王海龍教授：鐵礦老采空區空間分布精細探測方法

鐵礦開采為國民經濟發展提供了強有力支撐的同時，也形成了大量的采空區，成為潛在的災害源，地表塌陷事件時有發生，嚴重威脅了礦區及周邊地區居民生命財產安全。尤其是一些開采年代較為久遠的鐵礦，由于開采技術和管理方式的原因，鐵礦采掘的相關資料常常缺失，此外，形成的采空區隨著時間推移也會產生新的變形破壞，使得采空區的分布情況變得模糊不清，加劇了采空區地表塌陷災害防控難度。準確探明鐵礦老采空區的空間分布特征，科學評價采空區穩定性能降低災害發生率，也能為采空區治理方案設計和施工提供指導。

目前，鐵礦采空區空間分布探測側重于采空區平面分布特征，且選取的采空區大多停采時間不長或仍在開采，對于采空區的垂向分布，尤其是停采時間較長且充填情況復雜的老采空區，存在探測精度不高、無法準確獲得采空區體積的不足。采空區探測技術主要有三維激光掃描技術、鉆孔鉆探技術和地球物理勘探技術等。三維激光掃描技術具有速度快、效率高、數據采集精度高等優點，但需要通過鉆孔將激光掃描儀部署到采空區中進行探測，探測效果受采空區內水、填充物的影響極大，甚至無法開展有效探測。鉆孔鉆探技術具有精度高、針對性強等優點，可直接了解采空區圍巖變形破壞、確定采空區埋深和充填情況，驗證物探結果和現有資料的準確性，并為井內物探和電視探測提供通道，但工程鉆井存在工程量大、時間長、成本高、控制范圍有限等局限性。地球物理勘探技術應用廣泛，適用于大面積采空區探測，但由于所用場源物理類型差異，不同物探技術各有優缺點。地下采空區空間形態一般較為復雜，干擾因素較多，單一的探測手段往往不能滿足技術需求，不同探測技術的優化組合可以有效彌補各自不足，提高探測精度。

國家自然科學基金項目（編號：51704152）、山東省高等學校青創團隊計劃（編號：2022KJ112）、中國博士后科學基金項目（編號：2022M711969）資助下，臨沂大學王海龍教授團隊以鐵礦老采空區空間分布為研究對象，以實現鐵礦老采空區的空間分布特征精細探測，科學評價采空區穩定性為目的，提出了一種高精度磁測法定平面、天然源面波法和可控源音頻大地電磁法定層位、鉆孔鉆探法做修正的采空區精細探測方法。該方法在頓丘鐵礦老采空區開展了工程應用，探測結果與采掘基礎資料有較高的契合度，初步實現了鐵礦老采空區空間分布的精細探測。相關成果以《鐵礦老采空區空間分布精細探測方法與應用》為題發表在《金屬礦山》雜志上。

本項研究主要內容包括：

（1）提出了一種高精度磁測法定平面、天然源面波法和可控源音頻大地電磁法定層位、鉆孔鉆探法做修正的采空區精細探測方法。采用高精度磁測法進行磁場特征探測，推斷老采空區平面分布范圍，在此基礎上，融合天然源面波法和可控源音頻大地電磁法的技術優勢，獲得采空區不同位置、深度上地層電阻率和波速變化規律，進而推斷采空區垂向分布范圍及深度，最后利用鉆孔鉆探法對物探結果進行對比修正。

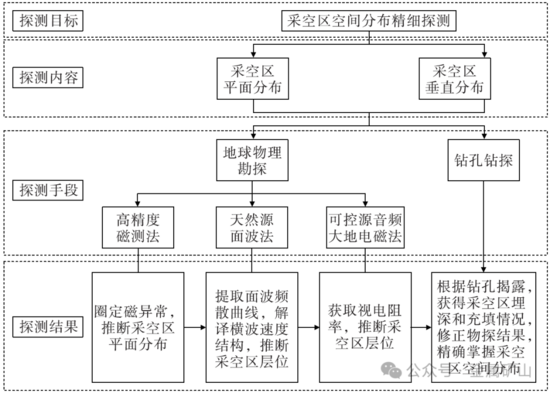

圖1 采空區空間分布精細探測流程

（2）鐵礦老采空區空間分布精細探測方法工程應用，開展頓丘鐵礦礦體群采空區精細探測。頓丘鐵礦礦體群采空區共布設5條高精度磁測法測線、5條天然源面波法測線、4條可控源音頻大地電磁法測線施工地面鉆孔19個，探測結果與礦井采掘基礎資料有較高的契合度，采空區平面形態近似于歪葫蘆形，南北方向最長約67.5 m，東西方向最長約100 m，面積為4 992.5 ；采空區分為采空純空區和采空回填區2種形式，分別占采空區總體積的16.7%和83.3%。

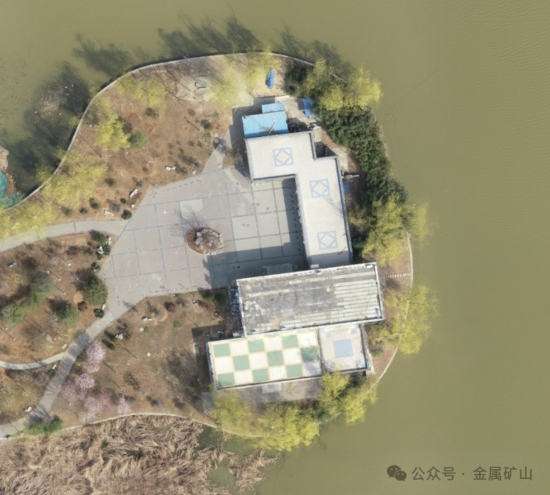

圖2 鐵礦范圍及地面現狀

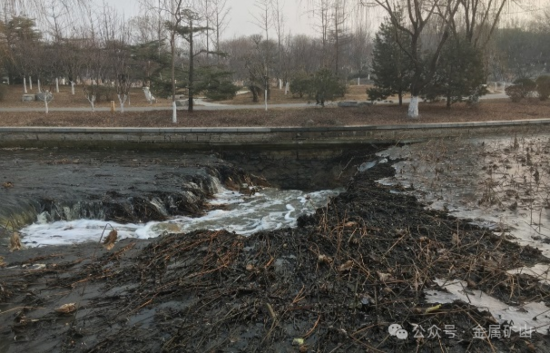

圖3 塌陷坑現場情況

圖4 地表觀測點(線)分布

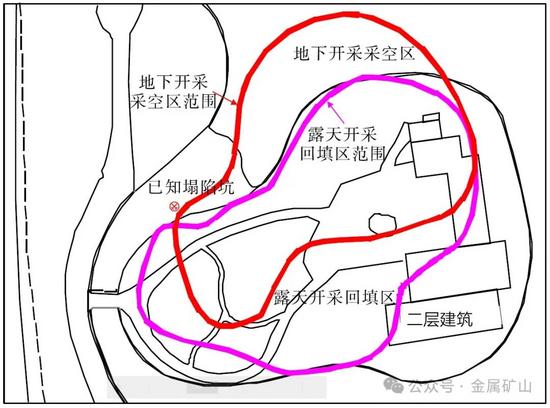

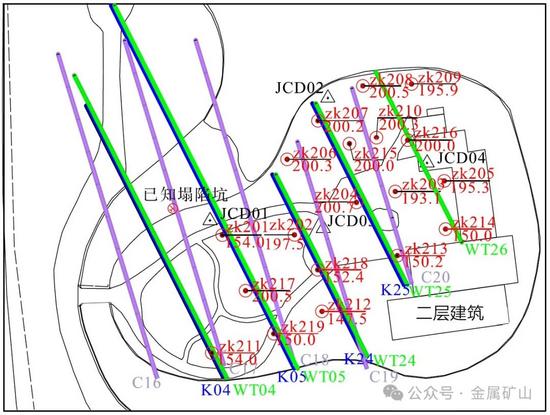

圖5 采空區平面分布

（a）采空區地層剖面組合模型

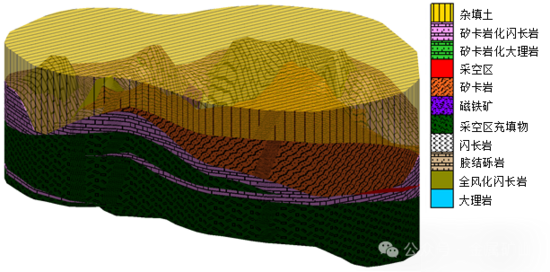

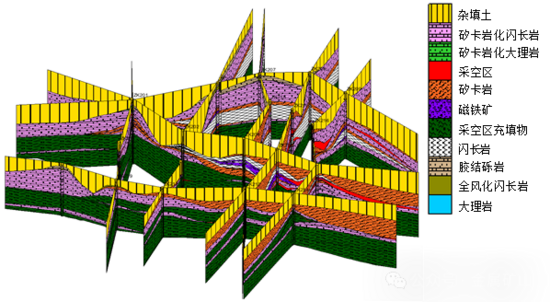

（b）采空區三維地質模型

圖6 采空區三維地質模型

（3）基于探測結果，構建老采空區三維地質模型，實現采空區賦存特征的立體展現。采用采空區地表變形監測、臨界載荷影響深度計算和采空區深厚比分析3種方法評價老采空區穩定性。

（a）地面建筑物

（b）一層高程等值線

（c）二層高程等值線

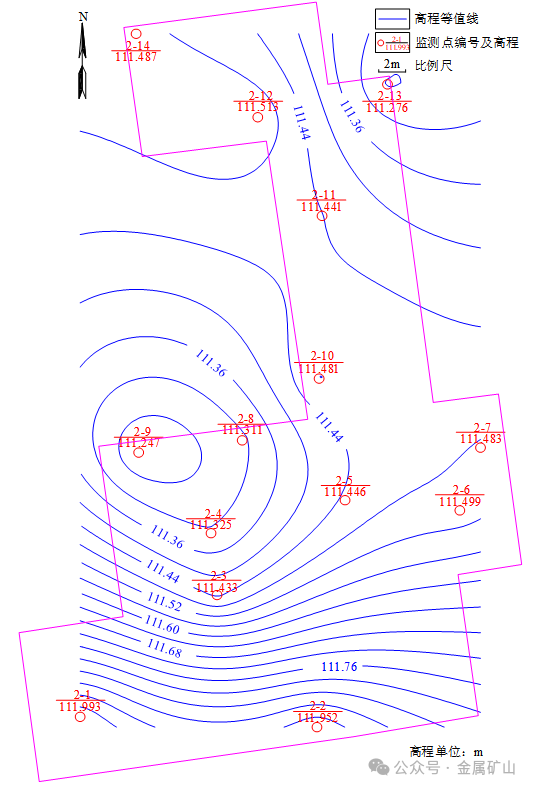

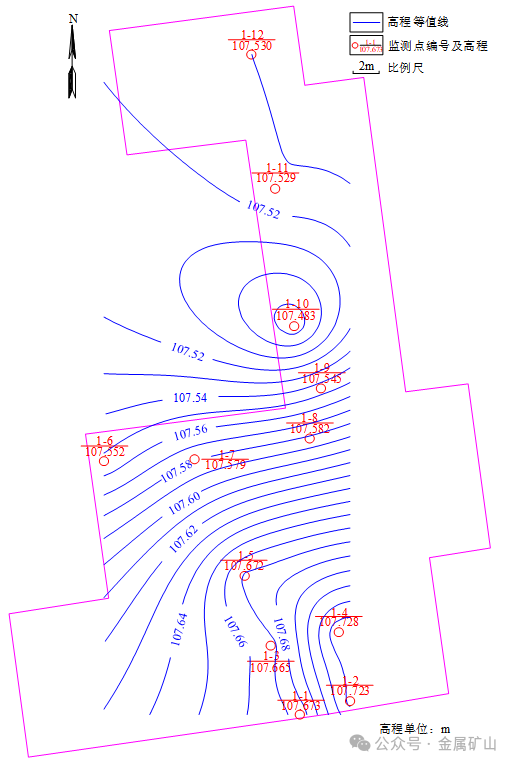

圖7 采空區地面建筑物及其高程等值線圖

成果來源

韓琳, 李洪濤, 安成龍, 孔媛政, 田寧, 王海龍. 鐵礦老采空區空間分布精細探測方法與應用[J]. 金屬礦山, 2024(3): 44-52.
