中國礦業大學邢耀文教授團隊：粗顆粒浮選過程強化研究進展及展望

作者及單位

作者：張怡晴^1,2， 何琦^1,2， 楊陳儀敏^1,2， 丁世豪^1,2， 邢耀文， 桂夏輝

作者單位1.中國礦業大學國家煤加工與潔凈化工程技術研究中心； 2.中國礦業大學化工學院

掃碼閱讀全文

摘 要

粗顆粒浮選不僅能夠有效拓寬浮選粒度上限、減少碎磨能耗,而且對建設綠色礦山和提高資源利用率具有重要意義。目前,針對粗顆粒浮選過程強化,國內外學者做了大量相關研究并取得了顯著成果。從粗顆粒的難浮機理出發,重點綜述了當前粗顆粒浮選過程強化技術新進展,并分析了不同分選技術的作用機理、優勢與不足,以期為粗顆粒浮選實踐提供理論指導與技術借鑒。浮選礦漿的高紊流環境是造成粗顆粒難浮的根本原因,基于此,為了降低粗顆粒紊流效應,更多研究聚焦于高效粗顆粒浮選裝備開發,如礦冶科技集團有限公司研制的CLF 粗粒浮選機和美國Eriez 公司設計的流態化浮選設備——水力浮選機。最后提出了未來粗顆粒浮選技術的新發展方向,主要包括低紊流高相含率的浮選環境下濃相流態化浮選機理、大型流態化浮選智能裝備開發以及由此帶來的新型浮選工藝開發設計。

正 文

浮選是利用顆粒表面物理化學性質的差異實現有用礦物和脈石礦物選擇性分離的界面分選方法,廣泛應用于有色金屬礦物、黑色金屬及非金屬礦物提質降雜。入料粒度對浮選效果具有顯著影響,低于或超出該粒度范圍均會導致浮選指標大幅惡化。粗顆粒浮選作為目前礦物分選領域內的研究重難點,不僅能夠有效拓寬浮選粒度上限、減少碎磨能耗,而且對建設綠色礦山和提高資源利用率具有重要意義。

粗顆粒難浮的主要原因在于顆粒-氣泡間的黏附概率低、脫附概率高、粗顆粒存在浮力限制3個方面。其中,浮選紊流造成的高脫附概率是粗顆粒浮選回收率低的最主要原因。傳統機械攪拌式浮選機依賴葉輪的高速旋轉輸入能量,使顆粒懸浮并與氣泡碰撞發生黏附,但過強的紊流會破壞礦化氣絮體的穩定性,導致顆粒脫附。紊流是一種多尺度復雜的不規則流動現象,礦漿中的脫附形式主要是紊流引起的渦流離心脫附、氣泡振蕩脫附和剪切脫附,為了簡化研究難度,目前研究尚且集中于以Schulze模型為基礎的各向同性紊流的離心脫附機制,其中各向同性表示的含義是紊流場具有均一性,即每個研究位置的所有方向的紊流特性都是一致的。基于粗顆粒難浮機理研究,學者們圍繞粗顆粒浮選過程強化也進行了大量探索,為了降低粗顆粒紊流效應,更多研究聚焦于高效粗顆粒浮選裝備開發,如礦冶科技集團有限公司研制的CLF粗粒浮選機和美國Eriez公司設計的流態化浮選設備—水力浮選機。此外,強力浮選藥劑和其他過程強化技術如微納米氣泡浮選以及泡沫相浮選(SIF法),在一定程度上也可以提高粗顆粒浮選回收率。本文從粗顆粒的難浮機理出發,綜述了當前粗顆粒浮選過程強化技術新進展,著重分析了不同分選技術的作用機理及優勢和不足,以期為粗顆粒浮選過程強化提供理論指導與技術借鑒。

本文從粗顆粒的難浮機理出發,綜述了當前粗顆粒浮選過程強化技術新進展,著重分析了不同分選技術的作用機理及優勢和不足,以期為粗顆粒浮選過程強化提供理論指導與技術借鑒。

明晰粗顆粒難浮機理是實現粗顆粒浮選過程強化的前提,粗顆粒浮選回收率低的最主要原因是由強紊流環境引起。近年來,國內外學者針對顆粒-氣泡紊流脫附機理開展了大量的試驗探索。

顆粒-氣泡脫附研究起源于顆粒在流體界面準靜態脫附過程中的受力分析,其中紊流離心脫附假說占據研究主流。NUTT對黏附在氣泡上的球形顆粒脫附進行了研究,通過外加流場的離心作用使顆粒從氣-液界面脫附,建立了毛細管力、浮力和離心力3種力的理論計算模型,并在特定的體系(接觸角、表面張力和液固密度等)中,對顆粒脫附的臨界離心力進行了理論計算。SCHULZE對該理論進一步優化,在準靜態力平衡的基礎上,考慮了紊流渦對顆粒-氣泡脫附的影響,即顆粒以氣泡直徑為旋轉半徑隨紊流渦同速旋轉,當離心力超過顆粒與氣泡間的作用力后,顆粒表面會從氣泡表面脫附。同時,SCHULZE[7]提出了邦德(Bond)指數用于表征顆粒-氣泡穩定性和計算脫附概率,邦德指數定義為脫附力和黏附力之比,其中顆粒所受脫附力為表觀重力、流體靜壓力和離心力,黏附力主要為毛細力。NGUYEN在此基礎上進一步考慮了氣泡大小對顆粒氣泡間相互作用力的影響,通過求解重力與壓力耦合的Young-Laplace 方程推導出顆粒-氣泡脫附概率()模型為

式中,σ 為表面張力;θ 為平衡接觸角或前進接觸角;Δρ 為顆粒與礦漿間的密度差;g 為重力加速度。

近年來,隨著國內外學者對顆粒-氣泡礦化氣絮體在紊流渦中運動行為認識的不斷加深,重點對顆粒所受離心加速度計算公式進行了不同形式的修正。GOEL 和JAMESON將顆粒在紊流渦中的旋轉半徑調整為氣泡半徑,假設黏附的顆粒在與氣泡同等大小的各向同性紊流渦中勻速旋轉。NGO-CONG 和NGUYEN結合顆粒運動慣性和流體黏滯效應,將顆粒所受離心加速度分為法向和切向兩個分量,全面研究了紊流拉應力和切應力對顆粒脫附的影響。NGO-CONG等進一步采用Basset-Boussing-Oseen方程描述氣絮體中顆粒加速度,推導出新的紊流機械加速度計算模型,該模型考慮了由顆粒密度引起的慣性效應的影響。從力學角度分析顆粒-氣泡的相互作用力,可以對顆粒-氣泡發生脫附進行簡單判斷,但顆粒從氣泡上脫附是一個復雜的動力學過程,僅僅從力學角度判斷是不夠全面的。

顆粒-氣泡間能量分析是描述氣絮體穩定性的另一重要方法,能量的可疊加性避免了對顆粒-氣泡間的復雜受力分析,適用于復雜紊流結構下顆粒-氣泡脫附行為定性判斷。YOON 和MAO在1996 年建立的基于能量平衡的脫附概率模型(式(2))反映了脫附概率與動能、黏附功和能量勢壘之間的關系,當脫附動能大于黏附功和能量勢壘時顆粒與氣泡發生脫附。其中,為黏附功,為能量勢壘,為顆粒從氣泡表面脫附的動能。

WANG 等則通過試驗發現上述脫附概率模型過高地估計了礦漿紊流對顆粒動能的影響,忽略了脫附過程中氣泡變形所需要的能量和顆粒的慣性,導致計算出的顆粒脫附概率隨紊流耗散率急劇增加。丁世豪從熱力學角度提出了一種基于能量分析的顆粒-氣泡間穩定性評判方法。從受力角度來看,顆粒發生脫附一方面要求外力大于顆粒-氣泡間最大黏附力,另一方面還需外力作用足夠的時間保證氣液固三相潤濕周邊完成滑動收縮;從能量角度來看,顆粒-氣泡間不受外力時可看作是一個處于平衡狀態的熱力學系統,當外力做功小于脫附能時顆粒-氣泡間通過氣-液、液-固和氣-固界面面積的變化維持穩定,但當外力做功大于脫附能時顆粒與氣泡分離。

近年來,高速動態攝像與CFD 數值模擬極大助力了顆粒-氣泡紊流離心脫附機制研究。WANG等設計了可以產生不同紊流渦結構的微流體通道,通過使用高速動態攝像機成功捕捉到顆粒-氣泡在紊流渦中的離心脫附過程,試驗發現與紊流的影響相比其他脫附力幾乎可以忽略不計,SCHULZE的離心脫附假說得到了首次驗證。與此同時,WANG等發現礦漿相中由氣泡兼并和紊流震蕩如顆粒-氣泡不規則的加減速運動也會誘發顆粒-氣泡脫附。即礦漿相中的脫附受到紊流震蕩、離心運動、氣泡兼并和氣絮體不規則運動等多因素協同影響。在脫附過程中,顆粒與氣泡間作用力發生著動態變化,特別是動態毛細力的演化規律與顆粒氣泡所受流體的Basset力需要在后續研究過程中加以考慮。

2 粗顆粒浮選過程強化技術

2.1 粗顆粒浮選過程強化裝備

2.1.1 CLF 粗粒浮選機

機械攪拌式浮選機是浮選工藝中應用最廣泛的分選設備,粗顆粒在常規機械攪拌式浮選機中不易與氣泡黏附且極易脫落,無法獲得較好的分選效果。優化傳統機械攪拌式浮選機結構使其適用于粗顆粒浮選已成為領域內的研究熱點。

國內外學者采用降低浮選槽的深度和增大浮選充氣量等措施改善粗粒礦物的回收效果。粗粒浮選機研制主要聚焦于對傳統浮選機定子、葉輪、穩流板及槽深等結構進行優化,構建適合于粗顆粒浮選的流體動力學環境。礦冶科技集團有限公司研制了CLF 粗顆粒充氣機械攪拌式浮選機,該機的特點是:采用獨特的葉輪定子結構和全新的礦漿循環方式,較低的葉輪轉速攪拌能力弱,但是紊流度小且礦漿循環量大,粗顆粒礦物可懸浮在槽子中部區,而返回葉輪的循環礦漿濃度低、粒度細,提升粗顆粒浮選效率的同時兼顧細顆粒的浮選,且葉輪和定子的磨損減輕,功耗低;槽內建立了上升礦流,有助于粗粒礦物的礦化氣泡上浮,減少了粗粒礦物與氣泡之間的脫附力;格子板造成的懸浮層使粗粒礦物懸浮在格子板上,可減少槽內紊流,有利于粗粒浮選。

CLF 型浮選機廣泛應用于有色金屬的粗粒浮選回收,在不降低中、細粒級回收率的基礎上,顯著提高了+0.15 mm 和+0.45 mm 粒級的回收率,有效擴大了浮選作業的粒度范圍。張躍軍等以來自加拿大魁北克的鈦鐵礦為礦樣,在實驗室開展了25 L CLF 浮選機對粗顆粒鈦鐵礦浮選工藝適應性研究,礦樣密度4.3 g/cm,+300 μm 粒級占76%,與常規浮選機相比,25 L CLF 浮選機對粗顆粒鈦鐵礦浮選工藝適應性更強,在指標相當?shù)臈l件下,浮選濃度上限可提高7 個百分點。此外,CLF 浮選機針對非常規粒級、大比重礦物浮選,如銅爐渣,鋅爐渣,氰化渣,粗顆粒磷,黃鐵礦,石英砂,鋰云母礦和石墨礦等多種礦物也有較好的浮選效果。廣西金川120 萬t/a 銅冶煉爐渣選礦廠的入料原料為閃速熔煉爐爐渣,給礦粒度-45 μm 占80%,浮選濃度30%～35%,選礦廠采用CLF-40 型浮選機,回收率可達87%以上,每年可從銅冶煉廢渣中多回收近2 萬t 銅金屬。但是CLF 浮選機仍采用機械攪拌來維持顆粒的懸浮,葉輪附近區域仍存在著較強的紊流環境,僅依靠設備結構的優化無法從根本上調和粗顆粒懸浮及礦化氣泡穩定性間的矛盾。

2.1.2 流態化浮選技術

流態化浮選是近年來出現的一種新型浮選技術,利用流態化床層耦合浮選過程實現粗粒礦物的有效回收。眾所周知,傳統液固流化床廣泛應用于粗煤泥分選,其利用顆粒間的不同沉降末速實現有用礦物與脈石礦物的分離。然而因不同組分間密度差異小,液固流化床很難用于有色金屬礦物的粗顆粒分選。但液固流化床的分選原理對強化粗顆粒浮選回收仍有較強的指導和借鑒意義,通過液固流化床減小浮選流場的局部能量耗散率在理論上是可行的,據此原型技術提出的氣液固三相流化床浮選機,與傳統浮選機相比可以節能4/5。2010 年,澳大利亞Jameson 教授設計了實驗室流態化設備NovaCell 浮選柱,其工作原理如圖1 所示,該設備由浮選柱體、泡沫槽、尾礦出口、中礦循環管路、礦氣混合裝置組成。槽體的分選區域主要由泡沫區、分離區和流態化區組成,礦氣混合裝置中基于水力空化原理實現顆粒和空氣高度剪切碰撞,實現了細粒級的高紊流礦化及粗顆粒低紊流回收的有機結合。NovaCell 浮選柱極大提升了浮選粒度上限,回收了直徑為1 mm 的方鉛礦顆粒,而對于密度較低的顆粒,如石英和煤,浮選上限分別提高到至少2 mm 和5.6 mm。由圖2 可以看出,在機械攪拌式浮選機中方鉛礦的最大可浮粒徑在150 μm 左右;使用流態化浮選時其最大可浮粒徑可達850 μm 左右。

圖1 NovaCell 浮選柱工作原理

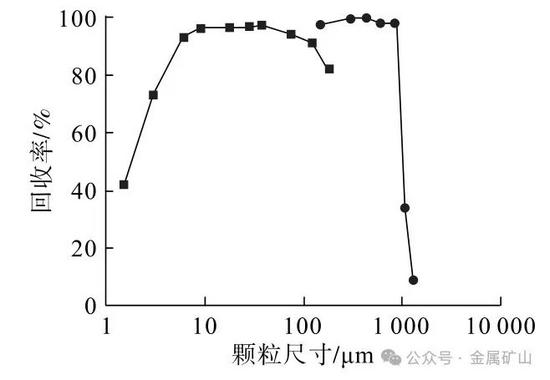

圖2 NovaCell 浮選柱與機械攪拌式浮選機浮選結果對比

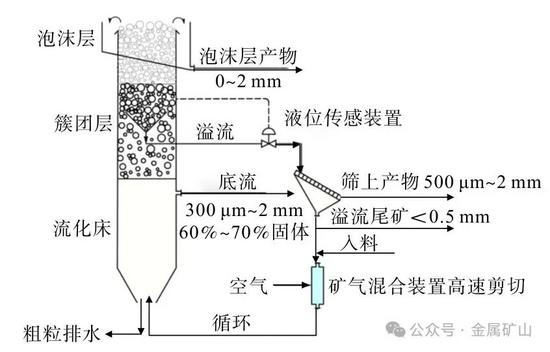

美國Eriez 公司基于流態化理念開發了另外一種粗粒浮選裝備—水力浮選機(HydroFloat),其直接用氣水兩相流替代原有的干擾床流化水,回收粒度上限可達6 mm,設備示意如圖3 所示。與NovaCell 浮選柱的不同之處主要在于HydroFloat 水力浮選機中上升的流態化水不斷溢出,生成的泡沫層較薄。水力浮選機強化粗顆粒浮選的機理可以概括為以下幾點:

圖3 HydroFloat 水力浮選機示意

(1)碰撞、黏附概率增大。流態化浮選中的干涉沉降大大降低了顆粒和氣泡之間速度差,降低的速度差將增加氣泡顆粒間的接觸時間,從而提高碰撞、黏附概率,提高粗顆粒的浮選回收率;

(2)脫附概率低。流態化浮選中的上升水流可以在無劇烈機械攪拌的情況下使顆粒保持分散和懸浮狀態,紊流度的減小降低了高強度紊流造成的脫附。且水力浮選機的泡沫層較薄,穿越相界面和氣泡兼并造成的脫附減少;

(3)浮力限制減小。在傳統粗顆粒浮選機中,浮力是推動顆粒-氣泡氣絮體上浮的唯一動力,因此固定尺寸的顆粒在浮選環境中所受的浮力有限。流態化浮選中氣泡的引入,有效降低了被氣泡附著的顆粒-氣泡結合體的視密度,與普通的浮選設備相比,低密度顆粒被提升入精礦聚集區不需要很大的浮力。

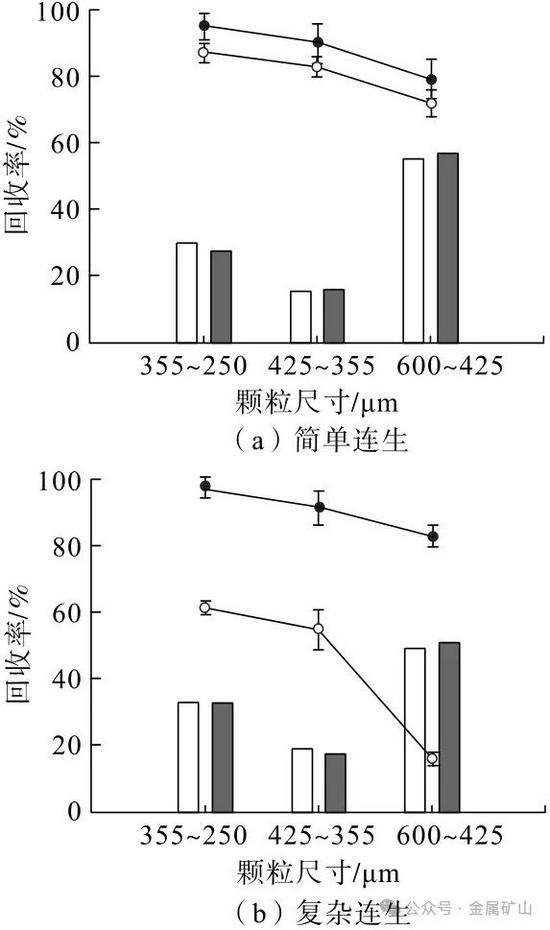

2001年,KOHMUENCH等比較了HydroFloat與傳統浮選機對-3 mm 磷礦的回收能力,HydroFloat 水力浮選機的有用礦物回收率接近95%,而常規浮選機僅為79%。FOSU等比較了HydroFloat 水力浮選機與丹佛浮選槽對連生結構復合顆粒的回收能力,圖4(a)為HydroFloat 水力浮選機和丹佛槽對于簡單連生結構的復合顆?；厥招Ч?隨著粒徑增大,HydroFloat 水力浮選機的浮選性能略優于丹佛浮選槽,丹佛浮選槽中最粗粒級(425～600 μm)的最高回收率為72%,然而,對于相同粒級,HydroFloat 水力浮選機將回收率提高到80%。圖4(b)為丹佛槽中具有復雜連生結構的復合顆?；厥章蔬h遠低于Hydro-Float 中所有粒級的回收率,丹佛槽對于425～600 μm的最高回收率約為16%,HydroFloat 的回收率為82%。結果表明,在HydroFloat 水力浮選機中不同連生結構的復合顆粒的回收率均得到了提高,復雜和簡單連生顆粒的回收率幾乎相同。

圖4 流態化浮選與傳統浮選對于簡單連生及復雜連生閃鋅礦的回收率對比

紐卡斯爾大學設計的回流浮選機(Reflux Flotation Cell,簡稱RFC)是一種新的流態化浮選設備,對不同粒級的顆粒均表現出較好的分選效果。RFC本質是一個倒置的流化床,結構如圖5 所示,主要由3 部分組成:下降管、逆向流化床和傾斜管道。下降管中的噴射器可以通過入料流量提供的高剪切速率在下降管中形成細密氣泡,下降管中產生的紊流增大了顆粒氣泡的碰撞概率。氣泡隨礦漿從下降管排出進入傾斜管道與尾礦流分離,上升的氣泡將進入逆向流化床,RFC 頂部添加的清洗水流化上升的氣泡并消除了傳統的泡沫層,減少了粗顆粒穿越相界面造成的脫附。傾斜管道增強了氣泡與礦漿相的分離,減少礦化氣絮體的損失。RFC 通過傾斜管道和流化床的結合成功實現了回流機制,傾斜管道中分離的氣泡分為兩股流,一股氣泡流繼續上升至流化床,而另一股氣泡流由于下降管和沖洗水向下流動,在流化床下部和傾斜管道之間再循環,這種回流有助于進一步回收有用礦物。RFC 分選粒度上限可達350 μm,已在煤炭浮選中得到初步應用。

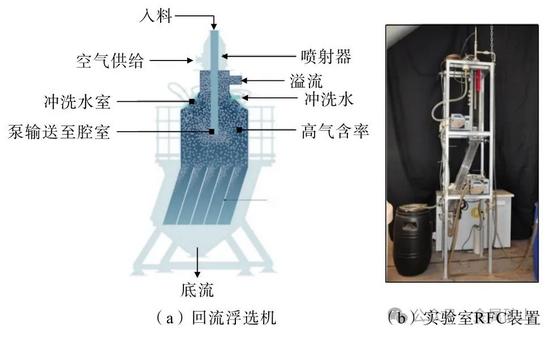

圖5 回流浮選機示意及實驗室RFC 裝置示意

綜上所述,目前對于氣液固三相流態化浮選機理的研究仍尚不深入,更多集中在宏觀參數對于浮選效果的影響,未來粗顆粒流態化浮選技術應主要從3 個方面討論:低紊流高相含率的浮選環境下濃相分選機理的深入研究,濃向大型流態化智能裝備的開發以及流態化浮選技術引入后整個選廠工藝流程的變革。

2.2 強力浮選藥劑

捕收劑、起泡劑及調整劑等浮選藥劑對于浮選顆粒、氣泡性質及其相互作用具有顯著影響,通過強力浮選藥劑提升粗顆粒浮選效率是提高浮選粒度上限的必要手段,成為國內外的研究重點之一。

添加捕收劑是改善粗顆粒表面疏水性的最常用手段之一,捕收劑用量及藥劑分子結構均對粗粒浮選速率有顯著影響,增大捕收劑用量及采用長分子鏈捕收劑更有利于粗顆粒浮選。RAO 等通過試驗研究了黃藥鏈長度對氧化鎳浮選的影響,結果如圖6所示,隨著所用黃藥分子鏈長度的增加,氧化鎳回收率增加。對結果分析可得,由于氧化物的天然親水性,需要疏水性更強的捕收劑對其捕收,且黃藥與金屬氧化物的作用較硫化物相比更依賴于靜電作用,而靜電鍵弱于化學吸附鍵,因此需要更長的烴鏈來形成疏水的穩定薄膜,這與觀察到的浮選速率常數隨鏈長增加而增加的現象一致。FOSU 等在浮選閃鋅礦時發現,隨著捕收劑濃度增大,顆粒的接觸角增大。粗顆粒相比細顆粒需要更大的接觸角來保持顆粒在流體中懸浮并與氣泡形成更加穩定的氣絮體,在高濃度捕收劑下形成的氣絮體需要更大的脫附力才能被破壞。即隨著礦物顆粒粒度增大,所需藥劑用量增大。通過起泡劑優化氣泡性質也可有效提升粗顆粒浮選效率,更小的氣泡直徑及更穩定的泡沫能增大顆粒與氣泡的黏附概率、增強氣絮體穩定性。EISHALL 等研究了起泡劑類型對粗磷酸鹽浮選過程的作用,結果表明,起泡劑類型嚴重影響精礦品位和回收率,使用非離子型起泡劑烷基醚硫酸鈉時有更低的溶液表面張力和更好的氣體分散性,在最佳的條件下粗顆粒磷礦物的回收率可以達到96.1%。

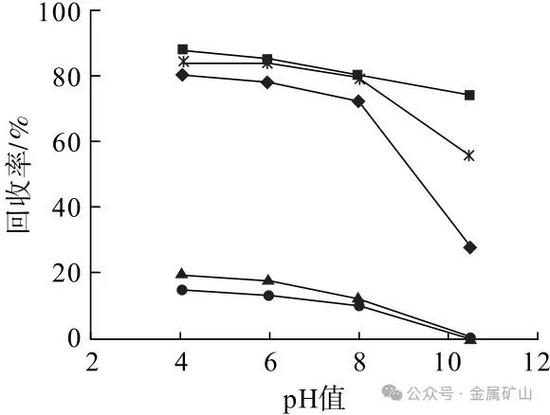

圖6 黃藥鏈長對氧化鎳浮選的影響

除使用高效浮選藥劑外,改變加藥方式也是進一步增強粗顆粒浮選的有效途徑。因為粗粒級無法在一次浮選過程中得到有效回收,可以采用多段加藥強化粗粒級回收效果,BANERJEE 等探究了加藥方式對粗顆粒浮選回收率的影響,試驗結果如圖7 所示,在第一階段使用最佳的捕收劑和起泡劑劑量,在第二階段添加20%-30%的額外藥劑,二段加藥點處產率急劇增加。

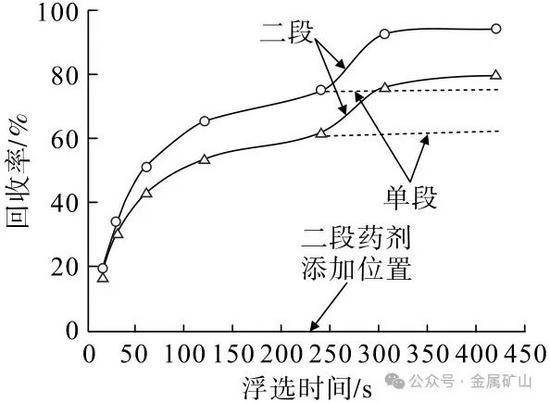

圖7 對浮選入料中24.5%和0%超粗粒級的單、二段藥劑添加比較

強力浮選藥劑能夠改善顆粒、氣泡性質和浮選溶液環境,從而在一定程度上降低顆粒脫附概率并提高粗顆粒浮選產率,但浮選藥劑難以從根本上抑制顆粒在極強紊流條件下的脫附,亦無法解決浮力限制問題,藥劑優化對粗顆粒浮選效果的改善極為有限,傳統浮選環境中極強的紊流以及浮力限制問題沒有得到解決。

2.3 粗顆粒浮選過程泡沫相強化技術

2.3.1 微納米氣泡浮選

氣泡發生時直徑在數十微米到數百納米之間的氣泡稱為微納米氣泡,由于微納米氣泡具有比表面積大,生存周期長等優勢,在浮選領域開始受到廣泛關注。微納米氣泡優先在固體表面成核,使原來的固-液界面轉變?yōu)闅?液界面,界面間相互作用發生質的改變,能夠促進氣泡的礦化。隨著表面檢測技術的發展,通過原子力顯微鏡、電子顯微鏡及光散射等技術,證明了某些固液界面微納米氣泡的存在。

微納米氣泡已被證明可以強化粗顆粒浮選回收率,即強化黏附、抑制脫附。微納米氣泡強化浮選黏附機制主要包括:微納米氣泡的引入促進顆粒-氣泡碰撞黏附過程中的排液;微納米氣泡橋接作用使顆粒-氣泡間出現長程引力,促進顆粒間的團簇作用及顆粒氣泡的黏附,圖8 為微納米氣泡強化顆粒-氣泡黏附示意。DING 等使用顆粒-氣泡振蕩脫附觀測平臺研究了微納米氣泡對顆粒-氣泡分離行為的影響,使用臨界分離振幅評估氣絮體穩定性,并使用微納力學測試系統直接測量有無微納米氣泡時的顆粒-氣泡脫附力,結果表明存在微納米氣泡時,顆粒-氣泡的臨界分離振幅更大,且顆粒脫附力更大,其作用機理如圖9 所示,浮選體系中的宏觀氣泡與顆粒表面上的微納米氣泡聚結,增加了三相接觸線的釘扎并增大接觸角。即引入微納米氣泡浮選可以提高粗顆粒與氣泡的黏附強度,降低粗顆粒的脫附概率,從而有效提升粗顆粒的浮選回收率。

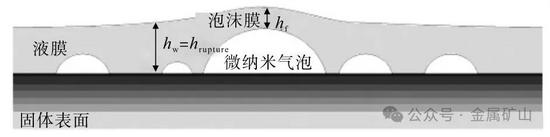

圖8 微納米氣泡強化顆粒-氣泡黏附示意

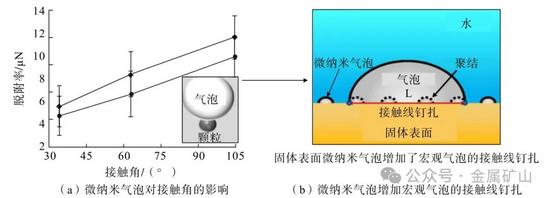

圖9 微納米氣泡在增大接觸角中的作用

NAZARI 等通過試驗研究微納米氣泡在粗粒石英顆粒(425～106 μm)浮選中的影響,在浮選體系中存在微納米氣泡時,回收率增加,有無微納米氣泡時的浮選回收率分別是67%和53%。韓峰等對3種粒度的屯蘭煤進行微泡處理,發現粗粒度煤和中等粒度煤浮選效果顯著提升,500～710 μm 的粗粒度煤可燃體回收率最高可提升13.31%。

2.3.2 泡沫相浮選（SIF）

除了紊流脫附,礦漿-泡沫相界面處也是脫附發生的一個主要區域,穿越相界面時礦化氣泡產生的劇烈震蕩及氣泡積聚引起的兼并會產生較強的能量釋放從而引起脫附。為了消除礦漿相界面脫附的不利影響,早在20 世紀70 年代,前蘇聯科學家就提出了泡沫相浮選(SIF)的概念。SIF 浮選法是一種截然不同的浮選方法,直接將礦漿給入浮選泡沫層中,疏水顆粒直接接觸泡沫時立即就被回收,脫附或未分選顆粒進入礦漿相進行二次分選。該技術對于粗顆粒浮選狀況的改善效果顯著,SIF 浮選之所以能提高粗顆粒浮選回收率,可從以下幾個方面進行分析:

(1)礦漿直接給入泡沫層中,碰撞概率接近于1;礦物顆粒和氣泡之間的相對速度較常規浮選小得多,增加了礦粒和氣泡的黏附概率;泡沫相浮選的紊流度較常規浮選小,也有效避免了礦漿相界面脫附行為,脫附概率大大減小。

(2)泡沫相浮選可以看作泡沫浮選與常規浮選的有效結合,顆粒先在泡沫相中實現一次分選,然后部分脫附或未分選的顆粒進入礦漿相中繼續進行二次分選,因此浮選效率較高。

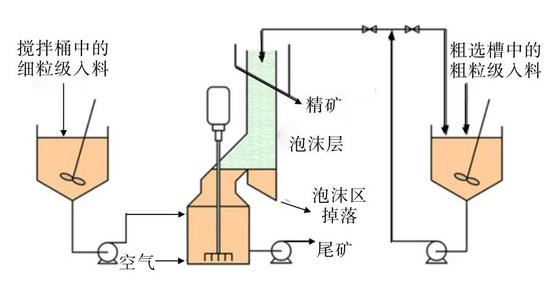

ATA 等搭建了如圖10 所示的實驗裝置探究SIF 對粗顆粒的回收效果,入料由攪拌桶中的細粒級入料和粗選槽的粗粒級入料兩部分組成,細粒級入料給入浮選槽下部的礦漿相中,粗粒級入料給入浮選槽上部的泡沫層中。結果表明泡沫相分選回收粗顆粒是可行的,100 μm 的顆?？稍谂菽嘀袑崿F(xiàn)高達50%的回收率,雖然回收率隨著粒徑增加而減小,但對于200 μm 的顆粒也可實現38%的回收率。凌向陽對比分析了粗粒煤泥的常規浮選和泡沫相浮選效果,泡沫相浮選的各粒級精煤灰分和可燃體回收率均高于常規浮選,粗粒級中可燃體回收率增幅遠大于精煤灰分增幅。劉立峰等詳細地論述了泡沫相浮選技術對粗粒浮選的影響。在實驗室對金剛石、磷灰石、方解石和硅酸鹽礦物進行浮選試驗研究,結果表明,只要礦物解離充分,上述所有礦物在粒度為-3 mm 時均能成功浮選,且品位和回收率均很高。在分級回路中對粗粒度方解石進行測試,結果表明,對于0.1～0.5 mm 的粒度范圍內,SIF 作業可得到的方解石精礦回收率超過90%。然而,SIF 浮選研究大多停留在實驗室階段,如何有效解決給料礦漿對泡沫層的機械擾動破壞效應是其工業化應用亟須解決的問題。

圖10 泡沫相浮選試驗流程

3 粗顆粒浮選過程強化總結與展望

改善粗顆粒浮選效果,對減少碎磨壓力、節能降耗有重要的意義,而且為尾礦的資源化利用提供了新思路。強紊流環境下的脫附是粗顆粒浮選回收率低的根本原因,更多研究是通過高效粗顆粒浮選裝備的開發來實現紊流效應的降低,如礦冶科技集團有限公司研制的CLF 粗粒浮選機和美國Eriez 公司設計的水力浮選機。除此之外,還通過強力浮選藥劑和其他手段——如微納米氣泡浮選和SIF 法來強化粗顆粒浮選過程。

流態化浮選將是未來粗顆粒浮選技術的重點發展方向,但是目前對于氣固液三相流態化浮選的研究集中在宏觀參數對于浮選效果的影響,對氣固液三相流態化浮選機理的研究尚未深入,未來粗顆粒浮選技術的研究應主要從3 個方面展開:(1)與傳統浮選不同,流態化浮選顆粒-氣泡礦化理論模型與能量傳遞過程更加復雜,低紊流高相含率的浮選環境下濃相分選機理亟待深入研究。(2)與傳統機械攪拌式浮選機相比,流態化浮選裝備積累經驗較少,工藝設備方面均不完善,濃向大型流態化智能裝備亟待開發,以擴大流態化浮選設備的應用范圍,實現更優的分選效果。(3)與傳統礦物分選技術相比,流態化浮選技術僅初步實現在磨礦回路中的應用,流態化浮選對其他分選工藝的改進以及引入后整個選廠工藝流程的變革亟待解決。

引用格式

張怡晴, 何琦, 楊陳儀敏,等. 粗顆粒浮選過程強化研究進展及展望[J]. 金屬礦山, 2023(2):67-76.
