王曉振副教授：煤礦采動導水裂縫帶高度的預測及探測方法進展

創新點

導水裂縫帶高度的確定是煤礦進行防水煤巖柱留設、頂板水害防治措施制定基礎，同時也是實施保水采煤、瓦斯抽采、覆巖隔離注漿充填等綠色開采方案設計和技術實踐的重要參數。論文分析了導高預測的不同方法，提出導高確定應結合覆巖關鍵層的結構特征，重視關鍵層作用下導高隨采高的臺階式變化規律及其對工程實踐的影響。介紹了導高直接探測和間接探測方法及主要原理，對比并分析了不同探測方法的優勢。

提出了在采動導水裂縫帶高度探測和確定方面的發展趨勢，如基于煤系富含水地層探測數據新特征的導高準確判別、巖層破裂與位移-形變-振動之間關聯分析、適用于煤系地層大變形和超前移動特征的光纖監測、一孔多用的綜合探測和信息協同分析方法等，為導高的準確測定提供了思路。

長按識別二維碼閱讀全文

煤礦采動導水裂縫帶高度的預測及探測方法進展

作者：王曉振, 沙海洋, 于思源, 謝建林^{1, 2}, 鄧光亞, 郝熙梧, 張雨晴

單位：1. 中國礦業大學 礦業工程學院；2. 中國礦業大學 煤炭精細勘探與智能開發全國重點實驗室

引用格式：

王曉振，沙海洋，于思源，等.煤礦采動導水裂縫帶高度的預測及探測方法進展[J].綠色礦山，2025，3(1)：1?13.WANG Xiaozhen，SHA Haiyang，YU Siyuan，et al. Progress of prediction and detection methods for the heightof fractured water-conducting zone in coal mines[J]. Journal of Green Mine，2025，3(1)：1?13.

摘要

煤層開采后會引起上覆巖層移動變形和破壞，形成不同形態的裂隙。豎向貫通裂隙發育高度的確定是煤礦進行防水煤巖柱留設、頂板水害防治措施制定等保障安全開采的基礎，同時也是進行保水采煤、瓦斯抽采、覆巖隔離注漿充填等綠色開采技術應用實踐所需獲取的重要參數。總結了導水裂縫帶高度預測的主要理論方法，通過對比不同開采條件的預測方法，證實了導高的確定需要考慮巖層結構差異。覆巖關鍵層結構會對導高發育特征產生影響，基于關鍵層位置進行導高的判別，可以避免對巖性均化處理的不足，體現工程條件的差異性，在理論和工程中得到了廣泛應用。理論的預測方法可為采前安全開采設計和工程探測方案設計提供參考和指導，但由于我國煤礦開采條件的差異性和采后工程狀況的復雜性，需要采用不同的探測方法更加準確地獲取導高數據并指導工程實踐。介紹了導高直接探測和間接探測的不同方法及其主要原理，并分析了優勢和不足?；谀壳暗膶?dǎo)高確定的理論計算方法和常用的工程探測手段，提出了在采動導水裂縫帶高度確定方面需要解決的問題和預期發展的方向，如基于煤系富含水地層探測數據新特征進行導高的準確判斷、大埋深特厚煤層采動導高探測關鍵技術、巖層破裂與位移形變震動之間關聯研究、適用于煤系地層大變形和超前移動的光纖監測方法、一孔多用探測和信息協同分析處理等?？蔀橥辛私鈱?dǎo)水裂縫帶高度確定方法以及未來的探測研究方向提供一定的參考和借鑒。

引言

煤系地層以沉積巖為主，沉積巖是在沉積過程中形成強度與厚度不同的層狀巖體的疊加，抗拉強度相對較低，煤層開采必然破壞巖層的原始平衡狀態而引起巖層運動甚至破裂。巖層運動引起覆巖產生橫向裂隙(離層)和縱向裂隙(破斷裂隙)，這些裂隙是地下水、瓦斯和進行充填時漿體的流動通道，其演化規律與地下水流失、卸壓瓦斯運移和注漿充填減沉等一系列問題緊密相關?？梢?jiàn)，巖層采動裂隙演化規律是煤礦綠色開采的重要理論基礎，也是采動巖層控制研究的重要內容，具有重要的理論和實踐意義。

縱向裂隙可以引起流體(煤礦開采中主要是水以及瓦斯等氣體)在垂直方向流動運移，在防治水方面視為導水裂隙，根據煤層開采尺寸的差異，在空間上具有一定范圍，形成導水裂縫帶。相較于水平方向的范圍，煤炭行業更加關注其在高度方向的分布范圍。導水裂縫帶高度(以下簡稱“導高”)的確定，對頂板防水煤巖柱留設、瓦斯抽采、覆巖隔離注漿充填，甚至高位厚硬巖層破斷影響研究，均具有非常重要的理論意義與工程實踐價值。如在分析生態脆弱礦區保水采煤效果時，需要對覆巖裂隙破壞高度進行實際探測，作為其治理效果評價的重要依據；覆巖隔離注漿充填設計，需要掌握覆巖“三帶”發育范圍，來設計合適注漿層位和注漿量，以保障注漿的安全性；覆巖離層突水防范中，也需要依靠覆巖“三帶”發育高度結果，來對泄水孔位置及其鉆孔結構和泄水時機進行設計。筆者將在以往研究的基礎上，重點對煤礦采動導水裂縫帶高度的預測及探測方法及其進展進行分析，以期為同行了解導水裂縫帶高度確定方法以及未來的探測研究方向提供參考和借鑒。

部分圖片

圖 1 關鍵層運動對覆巖裂隙的控制作用

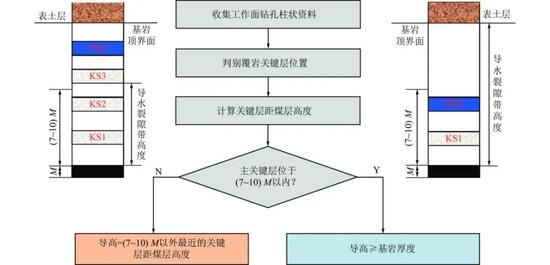

圖 2 基于關鍵層位置的導高判別流程

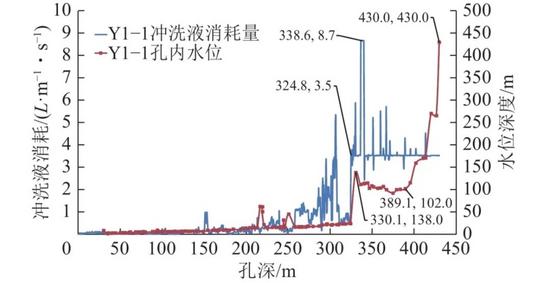

圖 3 巨厚洛河組地層鉆孔沖洗液和孔內水位變化

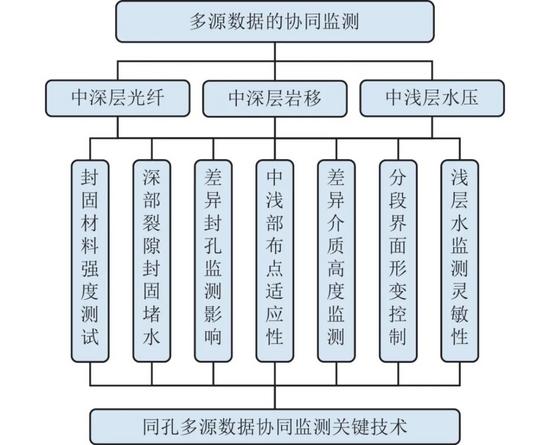

圖 4 同孔多源數據的協同監測關鍵技術

作者簡介

王曉振，男，中國礦業大學礦業工程學院，副教授，碩士生導師。主持國家自然科學基金、江蘇省自然科學基金、國家科技支撐計劃課題任務等項目5項，承擔企業委托科研項目30余項。在《煤炭學報》、《中國礦業大學學報》、《巖石力學與工程學報》、International Journal of Mining Science and Technology等期刊上發表論文多篇，1篇論文獲中國精品科技期刊頂尖學術論文（領跑者F5000）、1篇合作論文兩度入選“中國百篇最具影響學術論文”。公開和授權發明專利14項（其中美國專利1項、委托許可專利技術1項）、國家軟件著作權7項。獲省部級及協會科技進步獎9項。

研究方向

主要從事巖層移動與綠色開采方向的研究，重點在煤礦壓架突水災害機理及防治、巨厚含水巖層破斷規律及致災機理、巖層內部運移智能監測等方面開展深入研究。

主要成果

基于巖層控制的關鍵層理論和全柱狀思想，系統開展了巖層運動一體化原位監測工作，完善并形成了采動巖層內部移動、形變與地面沉陷GNSS相協同的實時監測方法，實現了采動巖層移動精細化監測，為研究采動巖層移動全過程及其影響規律奠定了基礎，已在安徽、陜西、山西、內蒙古、新疆等多個礦區得到了應用。同時在煤礦綠色開采方面，長期致力于壓架突水災害機理及防治技術的研究，揭示了承壓含水層下采煤覆巖破斷規律、壓架突水機理及發生條件，形成了壓架突水危險區域的預測方法，建立了“危險預測-采前預防-采動預警-實時調控”的災害防治技術體系，成功指導了多起壓架突水災害防治實踐。
