薄煤層工作面空間局限、溫度高、濕度大、煤灰重、工況復雜，人工在工作面操作空間狹小，遇緊急情況時，沒有躲避空間；在進行跟機操作時，需要在工作面內爬行，長期在薄煤層工作面內的操作人員不同程度均患有職業病，當采煤機行進速度較快時，人員跟機作業效率低下，造成跟機丟架、生產效率較低，無法滿足礦井生產經營要求，現有裝備與開采技術無法滿足薄煤層安全高效生產。

通過調研分析國內近3年薄煤層工作面采用的全新裝備，涵蓋西北、山東、西南、東北區域礦井，薄煤層工作面地質條件、開采方式等諸多因素導致產量低、經濟效益差的現象一直未能取得突破，投入產出比低的局面沒有得到根本改變。目前國內多數礦井的采高為1.6～1.8m的中厚偏薄煤層年產為60萬～100萬t，1.3m及以下薄煤層開采的工作面數量較少，國內研發薄煤層智能化裝備及控制系統的廠家較少，工作面作業人數多為2～4人，目前尚未實現薄煤層工作面無人開采。

薄煤層無人化智能開采存在的問題

經過多年強力開采，部分礦區中、厚煤層資源已近枯竭，薄煤層安全高效開采已成為薄煤層礦區生產發展的途徑之一。研發智能化無人開采技術，解決長期薄煤層開采經濟效益低、安全性差等問題，實現薄煤層工作面安全、高效、無人化生產。薄煤層無人化開采過程中，主要存在5個方面的問題。

（1）開采工藝方面

三角煤跟機功能、兩巷設備聯動需反復調試，周期長，不能滿足開采條件快速變化，多模式自動移架在現有架構較難實現。

（2）截割模板方面

傳統的記憶割煤數據（采高、挖底）適應性不強，以上刀的學習數據為主，無法實現動態優化及連續性開采。

（3）控制系統硬件方面

隔爆計算機資源無法滿足全工作面海量數據處理要求，可靠性和穩定性不足；視頻系統占用帶寬較大，導致視頻卡頓，黑屏等現象較多，嚴重影響遠程操控的可靠性?，F(xiàn)有支架控制器、主流攝像儀等結構松散，占用空間大，在薄煤層的應用效果較差。

（4）控制系統軟件方面

傳統的多計算機協同方式，數據延時大，數據共享困難，系統較復雜，可靠性較低。

（5）人機交互方面

傳統的交互方式以操作臺、遙控手柄為主，按鍵數量少，功能單一，無法滿足全工作面設備系統協同控制、參數動態調整、視頻調度等需要。

薄煤層無人化智能開采控制解決方案

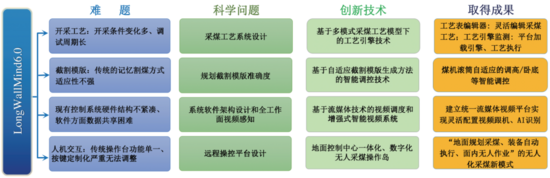

針對薄煤層無人化智能開采存在的問題，圍繞4個技術角度開展創新研究，形成薄煤層無人化智能開采控制技術的解決方案如圖1所示。

圖1 薄煤層無人智能開采控制技術解決方案

2.1 薄煤層無人化控制系統軟件架構設計

針對控制系統主機性能不足等問題，構建了全新的C/S架構的LongwallMind6.0軟件平臺。以地面高性能服務器為基礎，通過光纖以太網專線或礦井環網，形成了一套高可靠的控制系統平臺。

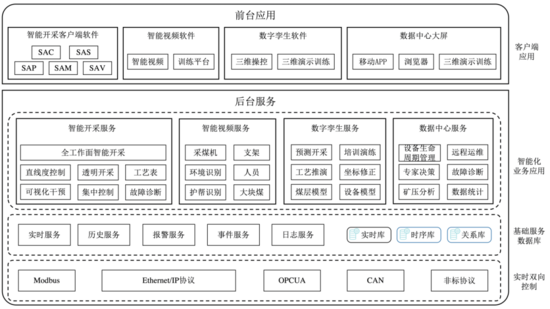

薄煤層無人化控制平臺集監測、控制、視頻、音頻、通信等技術于一體，以工藝引擎為核心，融合了數字化割煤、動態截割模板優化、動態工藝表運行、工作面找直、觸控操作等系列技術，形成了完整、全面、標準化的工作面智能化開采控制軟件，實現采煤機與液壓支架高效協同。具備跨平臺應用功能，支持高可用技術；插件式擴展能力，滿足不同工作面的個性化需求；集成國內大多數設備廠商的驅動，統一了通信協議標準，LongWallMind6.0控制系統軟件架構如圖2所示。

圖2 LongWallMind6.0控制系統軟件架構

2.2 多模式采煤工藝模型及調控方法

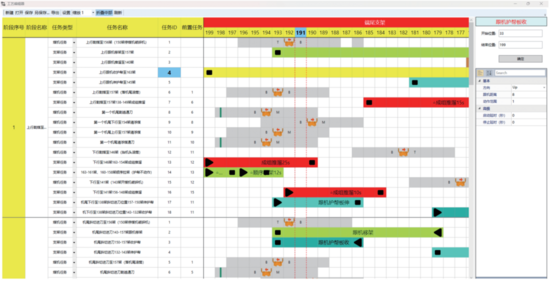

為實現綜采工作面設備協同控制一張圖，采煤機割煤工藝、電液控跟機工藝的靈活編制，工藝階段參數化、程序化控制等功能目標。研究了采煤工藝圖形化編制方法，通過表格形式進行采煤工藝離線編輯，靈活設計多種采煤工藝表，支持在線實時工藝階段任務監測、按照工藝表階段任務控制采煤機執行割煤生產、控制支架電液控跟機動作，人機交互功能可根據生產實際情況，實現了采煤機割煤工藝的跳轉、工藝表控制功能，工藝表編輯器如圖3所示。

圖3 工藝表編輯器

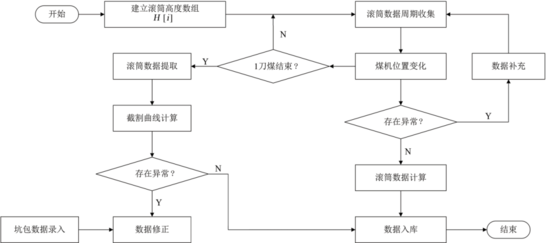

針對截割模板數據適應性問題，從軟件算法建立可靠的數據采集、分析模塊，實時收集每個割煤循環內的滾筒截割高度數據，通過分析歷史數據，使用插值算法、濾波算法，計算每個支架位置滾筒最佳高度，有效緩解了因傳感器異常導致的數據不準、精度不夠等硬件問題；系統增加了人工干預修正功能，采煤工人根據工作經驗，結合采煤機截割電流、振動信號、粉塵濃度、視頻識別等多種數據，判斷滾筒高度準確性，實時在線修正模板數據；通過開采工藝引擎，實時更新主機下發模板數據，使模板數據更健壯，更加貼近生產，截割模板優化流程如圖4所示。

圖4 截割模板優化流程

2.3 工作面視頻流媒體技術

為提高井下工作面視頻監控的可用性、利用率和安全性，引入流媒體技術，通過數據分片和流式傳輸技術，實現視頻攝像頭實時播放、按需直播、多路分發、多協議轉發和錄像及回看功能?；贚ongWallMind6平臺提供視頻調度服務，實現綜采工作面實時視頻跟機播放和動態切換；在流媒體基礎上搭建智能視頻識別和特征提取，搭建智能視頻服務器集群增強AI算力，提升智能視頻性能和效果，解決了攝像頭資源局限和網絡帶寬受限等問題。

流媒體服務器主要功能包括視頻轉碼、視頻直播、視頻點播、視頻轉發、播出協議轉換、視頻加密與防盜鏈、大并發播出、CDN加速、終端播放適配、快速集成代碼和樣例、集成API接口等。流媒體服務器作為工作面攝像儀的管控一體化平臺，為SAV視頻客戶端、智能視頻客戶端提供視頻播放和調度，流媒體系統視頻流傳輸設計如圖5所示。

圖5 流媒體系統視頻流傳輸設計

2.4 沉浸式操作島的遠程操控平臺

針對地面操作方式，研究符合采煤機司機和支架操作工的地面操作平臺，輔助操作人員進行工藝選擇、截割模板的調整和控制。地面控制中心操作島替代傳統的地面分控中心，并集成了井下運輸巷監控中心功能，通過調整監視器升降平臺、人機工程座椅及交互屏幕角度，為地面操作人員提供舒適的作業環境。

操作島部署了全新的無人化采煤控制軟件LongWallMind6.0平臺，融合工藝表驅動引擎、規劃截割、數字孿生、智能視頻、工作面直線度控制等功能，實現了采煤機、液壓支架全自動、智能化運行。地面操作員也可通過觸控屏調度、跳轉開采工藝，也可根據工作面寫實數據調整截割模板。通過跟機視頻畫面遠程調整和干預采煤機。地面操作員可及時準確地掌握工作面生產作業情況，形成了“地面規劃采煤、裝備自動執行、面內無人作業”的無人化采煤新模式，沉浸式操作島的遠程操控平臺如圖6所示。

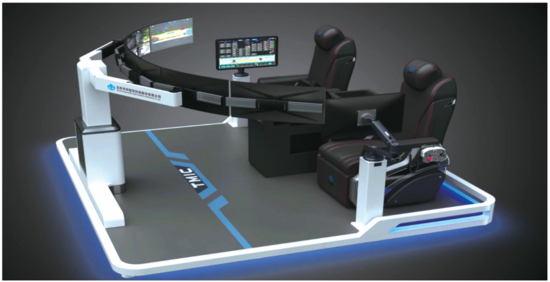

圖6 沉浸式操作島的遠程操控平臺

薄煤層無人化智能開采控制技術優勢

（1）軟件+網絡+控制3維度全新開采模式

基于C/S軟件、井上/井下萬兆直連網絡和主從調度控制方法3個維度，形成了1套采煤工藝、2道控制工序、3項控制參量、4種調整策略的綜采裝備群主從調度控制方法，開發了采煤工藝驅動引擎技術，創新了加減刀、反向推移刮板輸送機等自適應糾偏調控工藝，實現了綜采裝備群100%協同自動作業，突破了綜采裝備群復雜工序下協同控制關鍵難題，無人化控制系統技術架構如圖7所示。

圖7 無人化控制系統技術架構

（2）遠-中-近階梯式截割參數預測模型

基于截割歷史模板AI規劃、整刀規劃、超前調整及BTS精準控制，研發了截割參數預測模型、截割模型軌跡碰撞算法，構建了采煤機截割滾筒導航路徑可視化調控方法，創新實踐了“地面規劃路徑+地質寫實驗證”相結合的工程作業模式，實現了動態規劃的截割模板準確率大于95%，達到了采煤機精準割煤控制。

（3）工作面及兩巷設備協同推進

提出了支架控制功能模塊組態化編輯和自動移架多模式控制方法，實現了支架控制功能“一鍵式”配置；研發了工作面及兩巷設備協同推進技術，實現了工作面與兩巷裝備100%自動協同推進；提出了基于液壓支架推進度散點模型的下一割煤循環支架推進量預設算法，確保工作面連續推進狀態可控。

（4）薄煤層無人化項目實施標準化路線

提出了薄煤層無人化項目實施的“配套標準化、安裝標準化、網絡標準化、軟件標準化”4個標準化路線，并在多個項目中應用并實施，為同類項目施工和部署積累了整套標準化流程。以棗莊礦業（集團）有限責任公司濱湖煤礦（簡稱濱湖煤礦）31606薄煤層控制系統最快部署工作面為例，無人化系統通信調試、硬件安裝、軟件調試等，從工作面試刀到實現地面割煤僅用10天完成。

應用效果與推廣前景

4.1 應用效果

2023年2月—9月，薄煤層無人化智能開采控制在國家能源集團神東煤炭榆家梁煤礦揭榜項目中，實現了43207工作面連續7個月常態無人化開采模式，于2023年9月召開成果發布會，并獲得2023年全國煤礦十大技術成果。

2023年11月，薄煤層無人化智能項目所在的兗礦能源集團股份有限公司楊村煤礦（簡稱楊村煤礦）4703工作面和濱湖煤礦31610薄煤層工作面分別榮獲2023全國煤礦采煤工作面智能創新大賽薄煤層智能綜采賽道特等級和一等級。

2024年6月至今，不斷完善和提升開采方案和技術細節，在楊村煤礦通過4703和濱湖煤礦31606的2個薄煤層工作面，開采效率提升了30%，采高降低了0.1m，平均少割矸石8cm，噸位煤質提高了400kcal，年收入超過4000萬元，年生產能力為百萬噸，經濟效益顯著。

4.2 示范意義

2024年6月18日，由國家能源局主辦、中國煤炭工業協會協辦，山東能源集團承辦的全國薄煤層智能化開采現場經驗交流會，楊村煤礦4703工作面和濱湖煤礦31606的薄煤層工作面作為現場示范點，向行業展示了無人化技術創新點，北京天瑪智控科技股份有限公司協同山東能源集團有限公司打造國內首次采用“AI+1+2+0”的薄煤層無人化開采典范。

4.3 推廣前景

“地面規劃采煤、裝備自動執行、面內無人作業”的采煤模式，從全國2個試點逐步推廣到陜蒙、西北、華北、西南多個區域性試點，為行業薄煤層無人化開采提供示范方案。

薄煤層無人化智能開采控制已經在國家能源集團、山東能源集團、淮河能源集團、貴州安晟能源有限公司、陜西陜煤黃陵礦業有限公司、陜西延長石油巴拉素煤業有限公司等10多個工作面推廣應用。
