冶金企業管理現代化創新成果 | 包鋼東大：依托數字化實現設備管理智能化的探究與實踐

一、成果提出的背景

包鋼集團以《包鋼（集團）公司數字化，智能化三年執行規劃》為綱，規劃了以效能提升為導向，數據為驅動，新型能力為主線，綜合集成為突破口，流程化為切入點，服務化為方向的落地思路，全面融入“中國制造2025”創新驅動發展戰略。

從制造業來看，數字化轉型已經成為現代制造業發展的基本方向。黨的二十大報告明確指出要“推動制造業高端化、智能化、綠色化發展”。從鋼鐵行業來看，數字化轉型對鋼鐵企業高質量發展影響重大，是緊抓時代機遇的必然要求。

包鋼集團不斷推陳出新，加快數智賦能融入新格局，巴潤分公司作為包鋼（集團）公司的原料生產基地，基于礦山數據整合基礎，從“智慧礦山”出發，尋求新的落腳點，探索以設備智能化管理出發為落腳點，從數字化入手，突破設備管理智能化的瓶頸。

一是采用物聯網技術，研究開發一套功能強大的設備管理系統。研究軟件的開發及應用，實現設備或設備組群的監控，告警信息自動推送，準確定位故障點；數據統計分析，提供決策依據。二是制作設備“名片”，利用二維碼技術搭建設備身份信息平臺。將設備基礎信息以二維碼的形式錄入系統，實現設備的“可視化”，實現全員參與設備的智能化管理。

一是樹立全員全系統管理理念。通過網絡平臺、云端學習等智能化手段，提高全員學習的能力，不斷了解設備相關知識，讓現場每位員工不同程度的參與到設備不同層次的管理中，不斷提升管理理念和思維，將設備管理模式進行前置。二是深化設備全生命周期管理理念。設備從上線→日常維護→定期檢修→預防性維護→設備下線整個生命周期通過數字化的積累與分析進行智能化管理，不斷延長設備的使用壽命，在設備全生命周期內參與設備管理的人員不斷提升設備管理水平及管理理念。

此外，本次轉型的特色是積極與高等院校進行校企合作、優勢互補，東北大學作為遼寧省服務型制造研究基地、省級重點新型智庫，運營管理方面論著百余篇，獲多項省部級優秀成果獎及省部級領導批示。包鋼集團與東北大學積極開展合作，知識交融、共同探索。

物聯網是指通過信息傳感設備，按約定的協議，將任何物體與網絡相連接，物體通過信息傳播媒介進行信息交換和通信，以實現智能化識別、定位、跟蹤、監管等功能。

運維管理涵蓋數據處理、運維方案設計、運用設備、維護設施、故障診斷和處理等內容，既要對系統設備和管理軟件等進行定期維護，也要完善維修、改造、升級技術規格，以及移植、替換和注銷系統軟件和設備來進行后續維護等。

3.ITSM方法理論

ITSM也是一種IT管理。它是一種以服務為中心的IT管理將企業的IT部門從成本中心轉化為服務中心和利潤中心。是以流程為中心，從復雜的IT管理活動中梳理出核心流程。

設備全生命周期管理理念是指以生產經營為目標，通過一系列的技術、經濟、組織措施，對設備的規劃、設計、制造、選型、購置、安裝、使用、維護、維修、改造更新直至報廢的全過程進行管理。

培訓管理是企業人力資源管理體系的重要組成部分，培訓管理是組織用來開發員工的知識、技能、行為或態度，從而幫助實現組織目標的任意系統的過程。

設備管理系統作為數字化轉型的關鍵組成部分，支持全過程可視化的平臺運維服務，通過技術創新打破企業各工序之間的信息孤島，是實現實時監控、數據分析、預警和遠程控制等功能的基礎，助力包鋼集團實現數字化轉型的目標。

采用物聯網技術創新構建全系統管理平臺。數字化設備管理系統的開發是實現智能化設備管理的重要一步。將設備管理系統分為基礎管理、維檢修管理、長壽化管理等全系統管理板塊，系統架構如圖1所示。

圖1：設備管理系統架構圖

這項創新成果的實施具體體現在以下幾個方面：（1）數據積累與系統功能掌握：前期需要設備管理人員積累大量的數據，并全面掌握系統功能，為后續的數據分析和智能化優化奠定了基礎。（2）全系統管理板塊的劃分：將設備管理內容劃分為基礎管理、維檢修管理、長壽化管理等板塊，有助于更細致地管理設備，并針對不同方面進行精細化的監控和優化。（3）物聯網技術的應用：采用物聯網技術實現設備管理系統的開發，使得設備之間能夠?qū)崿F(xiàn)信息的互聯互通，為后續的數據采集和分析提供了技術保障。

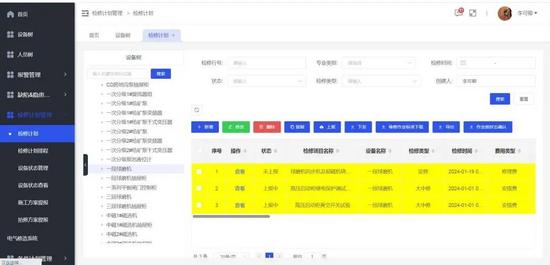

圖2：設備管理系統平臺

利用設備二維碼實現信息追蹤與管理。制作設備二維碼“名片”是數字化設備管理智能化的又一創新成果，使管理人員能夠隨時獲取設備狀態，做出及時、準確的管理決策，通過這一方式實現了設備管理的數字化和智能化，如圖3所示。

圖3：設備二維碼名片

具體體現在以下幾個方面：（1）實時信息錄入與跟蹤：將設備基礎信息、狀態、檢修情況等實時錄入二維碼“名片”內，實現了設備管理信息的及時更新和跟蹤。（2）紙質檔案數字化：將原有的紙質檔案內容錄入系統內，實現了設備管理檔案的數字化和智能化。（3）手機掃描查詢便捷性：用戶可以通過手機或其他客戶端掃描設備二維碼，“名片”內的信息能夠被輕松查詢到。（4）系統集成優化：將設備二維碼“名片”放入設備管理系統，實現了系統的集成優化，進一步提升了設備管理流程的高效化。

包鋼集團完成設備數字化監測、預警系統等新系統落地，以及時、精準的事前預防改變了以事后維修為主的傳統模式，保障設備安全穩定運行的同時，實現設備管理為生產高效服務，同時達到降本增效的目的。

實施設備數字化監測與預警系統。引入在線監測技術實現設備狀態實時監測。通過安裝在線監測裝置，包括無源測溫裝置、局部放電檢測以及在線測震裝置等先進技術，實現了設備管理智能化的重大突破。

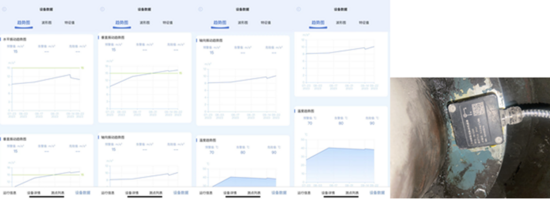

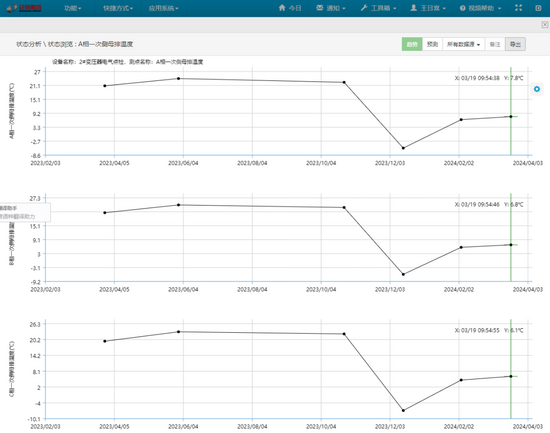

如圖4(a)所示，對皮帶系統電機安裝智能在線測溫測振裝置，生成曲線，并測量電量信號，實現在不拆卸設備的基礎上，通過傳感器采集運行數據，實時監測設備運行過程中的溫度、電流、電壓、局放量等關鍵參數。

圖4(a)：電機震動及溫度在線監測及數據

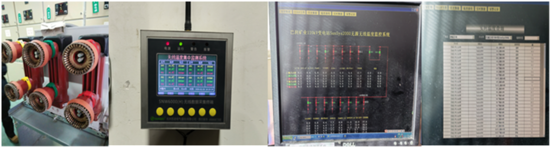

圖4(b)展示了高壓設備上安裝在線監測裝置，實時監測運行狀態。同時，將這些數據通過485信號或其他通訊方式轉換為網絡信號，實時上傳至設備管理系統，并根據設備運行特性配置針對性的數據采集策略，生成曲線。

圖4(b)：設備無源測溫及數據報表

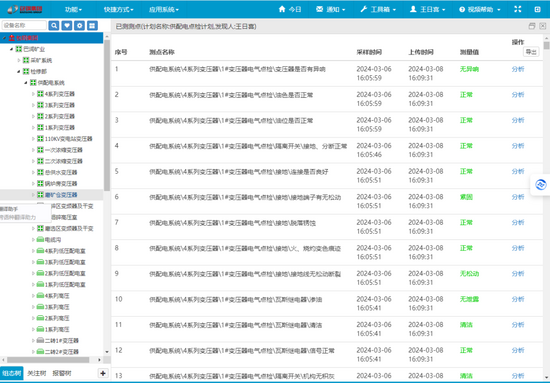

如圖4(c)所示，通過智能點檢數據分析，分析判定設備是否運轉正常，有無異常與劣化趨勢，判斷故障部位，診斷老化及損傷程度等，以便事前采取有針對性措施控制，防止故障擴大和設備安全性能的下降，同時借助預警系統，有針對性的對設備實施預防性維護，這項創新措施使得設備能夠進行實時在線監測及預警，實現智能點檢，管理人員可以隨時獲取設備運行狀態的信息，能夠及時發現設備的異常情況，從而有效降低了設備故障的風險。

圖4(c)：智能點檢數據分析

構建設備“健康檔案”并提供數據支持。將監測到的設備數據進行進一步整合分析，形成設備的“健康檔案”。

圖5：設備“健康檔案”流程圖

應用新技術實現設備優化與智能化實操。采用高速球機實時全景監控，通過客戶端和瀏覽器可對監控場地內的設備進行遠程控制，實現設備的遙控和對相關系統的控制，如門禁、照明、給排水和空調通風系統，構建數字化監控系統與遠程操作范式。

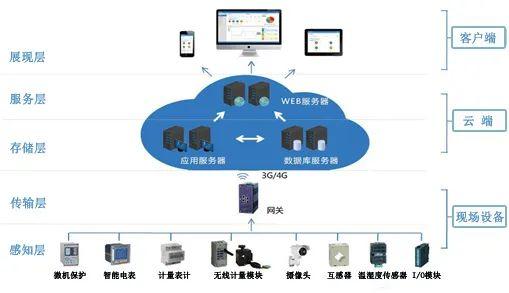

采用高速球機實時全景監控系統，能夠?qū)崿F(xiàn)對設備狀態的實時監控，不僅覆蓋了各車間和場所內的設備，還包括設備場地和主要設備間的監視范圍，通過人機互動實現設備的實時管理。系統架構如圖6(a)所示。

圖6(a)：系統邏輯架構

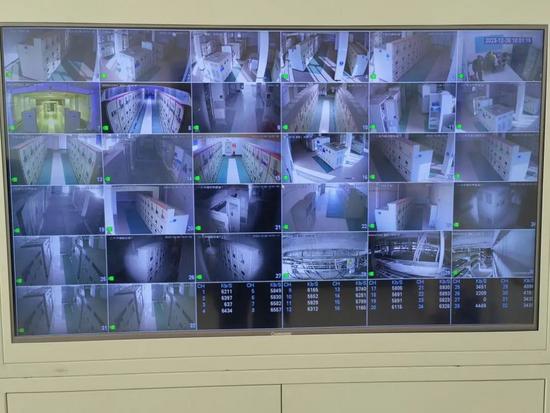

圖6(b)：全景監控設備

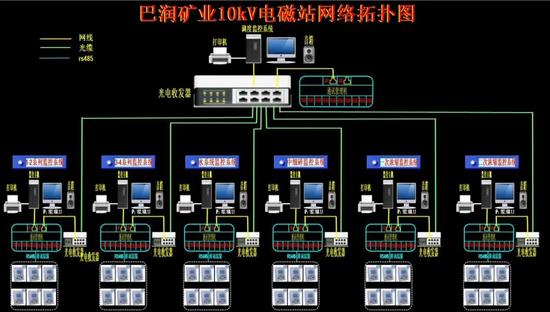

設備遠程操控創新。通過在設備的綜保裝置，將各項參數上傳至后臺系統，實現了設備遠程操控。如圖7所示，選廠6個10KV電磁站150多面高壓柜全部將信號集中于110KV變電站，實現遠程停送電；通過數據的遷移將選廠全流程自動化系統進行山下遷移，實現選廠中控室異地智能操控，極大地提高了設備作業的安全性和效率。在運行設備上安裝自動給油裝置，解決了人工給潤滑油存在的缺陷，成功實現了機器換人，使得設備作業更加安全高效。

圖7：設備遠程操控創新

智能閉鎖系統創新。通過微機防誤閉鎖系統的創新應用，成功實現了變電站的智能操作。其系統架構如圖8(a)所示，操作實景如圖8(b)所示。

圖8(a) ：防誤閉鎖系統架構體系

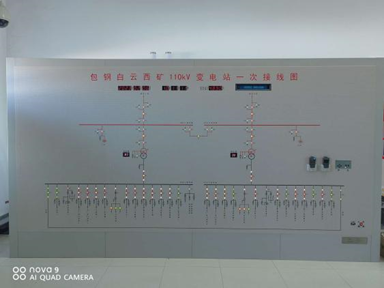

圖8(b)：微機防誤閉鎖系統實景

快速診斷技術創新。通過長期的調查研究，探索出了一種創新的電纜故障診斷方法，從而實現了數字化設備管理的智能化。該方法的原理如圖9所示，為避免發生更大事故提供理論與實踐依據。

圖9 ：一種快速區分并行鎧裝電纜的創新方法實施原理圖

通過網絡平臺、云端學習等智能化手段，將設備管理先進理論放入平臺，針對不同層次員工進行分別設定學習內容，并結合現場實踐教學數字化的應用，逐步樹立設備管理全員全系統的概念，著重深化設備全生命周期管理理念，借助智能化手段，關注設備的全生命周期狀態，從整個生命周期出發對設備進行維護保養，為設備的長壽化提供依據。如圖10所示為線上線下培訓實況。

圖10：線上線下管理培訓

落實轉型方針，促成運維新發展。經過一年的實踐，設備管理水平大幅提高，通過采用物聯網技術構建全系統管理平臺，基于平臺信息，實現運維人員對故障點的精準定位。通過設備管理的大數據分析、人工智能、物聯網等前沿技術的應用，設備管理向高效化、精確化邁進。

引入前沿技術，拓展管理新思路。利用設備二維碼技術設備全員電子流程使用率達80%左右，達到實時辦結的高時效水平。利用在線監測技術實現設備狀態實時監測，實現智能點檢，管理人員獲得設備運行狀態信息更具實時性，提高了對于異常情況處理的及時性和準確性，設備在線測溫?cái)?shù)據年處理量達2.5萬條，綜合保護裝置的投入使用誤報率為0，防誤閉鎖系統的操作準確性達到了100%。

推動運維革新，增強故障預判。以設備管理數智化轉型戰略為支撐，變“事后維修”為“主動預防”，運用相應數據模型和生成的曲線，實現對設備大部件劣化趨勢和異常的預警，獲得更智能、更高效的設備管理能力，設備故障率大幅下降，2023年由于預警提前發現較小設備隱患10次，較大事故隱患2次，避免了事故的發生。同時，由于設備管理人員的及時干預，2023年設備的綜合故障率較2022年降低0.85‰，大量處于“健康”狀態的設備保障了生產的順利進行。

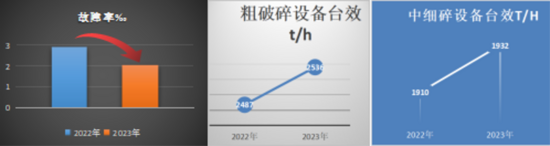

滲透協同意識，降低故障水平。隨著設備管理協同意識的不斷深入，公司實現了事后維修次數為0的突破，節約了事故成本32萬元，降低了安全成本，提升了設備及人員的安全指數，實現了設備臺效穩步提升，截至2023年底的統計數據顯示（如圖11所示），粗破碎臺效平均提升49t/h，中細碎臺效平均提升22t/h，入磨臺效平均提升6t/h，保障了生產的順利進行，及時完成了產量，實現了為包鋼集團源源不斷地提供鋼鐵原料的目標。此外，通過全局的把控及檢修部對備件的合理規劃，減少了備件緊缺及庫存長期積壓的問題，2023年發生備件費用413.34萬元，較2022年備件費用降低了49.59萬元，備件成本大幅降低。

圖11：設備故障率及臺效變化情況

推進先進技術，解放人力資源。巴潤礦業分公司注重“以人為本”的管理思想，實現了機器換人的目標,通過數據整合分析，為設備運行及操作提供更可靠的依據。

圖12：設備操作時效提升

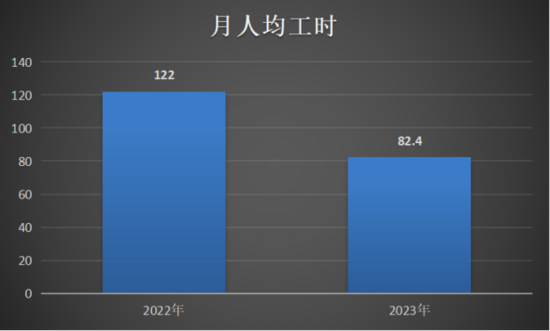

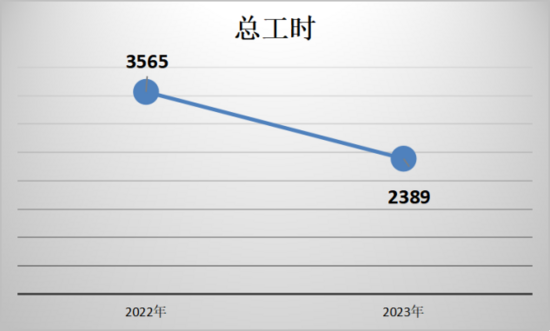

勇?lián)鐣?huì)責任，樹立良好形象。設備的智能化管理使得生產能夠順利進行，減少了因事故維修而帶來的人員加班問題。據統計（如圖13所示），2023年維修人員總工時2389h，較2022年降低1176h，月人均工時降低39.6h，工作效率顯著提升，職工的精神壓力不斷降低，幸福感提升，企業口碑不斷提升。另一方面，數智化技術的運用減少了人員事后補救的工作量，提升了工作效率，促進了職工的積極性和創造力的發揮。

圖13 ：維修人員加班時間變化情況
