針對開灤集團光纖網絡規模龐大、傳統人工管理模式效率低、故障排查周期長等問題，設計并開發了光纖環網智慧管控平臺，構建了資源管理、物理資源管理、光纖自動監測及查詢統計報表四大子系統，集成圖形化管理、統一資源調度、分權分域權限控制等功能，實現了光纖網絡的全生命周期管理。平臺通過光功率監測、OTDR多通路檢測及GIS系統融合，實時監控主干光纖線路性能，實現故障告警與地理定位，顯著縮短搶修時間，保障網絡穩定性。

文章來源：《智能礦山》2025年第4期“學術園地”欄目

第一作者：楊淑欣，正高級工程師，現任開灤集團有限責任公司信息與控制中心業務主管，主要從事智能礦山通信技術管理及計算機網絡維護的相關工作。E-mail：563035834@qq.com

作者單位：開灤集團有限責任公司

引用格式：楊淑欣，張濤，王春明.開灤集團光纖環網智慧管控平臺的研發與應用[J].智能礦山，2025，6(4)：66-70.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

開灤集團有限責任公司（簡稱開灤集團）針對管井、光纜、纖芯數量多且各維度信息量大的特點，組織團隊設計開發光纖環網智慧管控平臺，統一管理、統一調配光纜資源，基于集團專網通信與信息統一運維管理，為企業光纖網絡智能化管理提供了科學合理的技術手段。

光纖網絡研發背景

開灤集團骨干光纖環網光纜總長度467 km，骨干節點12個，光纖網絡為環網結構，建設初期采用人工記錄的傳統手段進行管理。但由于管井光纜眾多，光纜資源歸屬復雜，光纖經緯度位置、光纜資源屬性相關信息難以記錄，發生故障處理時排查周期長、搶修困難、重要鏈路業務無法保障等系列問題。

在數據管理方面，由于長期缺乏統一記錄導致大量設備配置參數、連接關系、鏈路關系無法一目了然，新技術人員工作中存在許多困難，成為集團發展智能化建設的痛點之一。隨著集團信息通信網絡光改逐步推進，為保證光纖網絡管理自動化、管理規范化和完善資源庫的管理需求，以IT服務管理行業和軟件設計相關標準、實踐為設計依據，遵循開放性、健壯性、安全性等設計原則，建設信息與通信資源監測管理系統勢在必行。

光纖環網智慧管控平臺改造目標

光纖環網智慧管控平臺旨在對標通信生產資源一體化運維管理系統，實現對光纜設備臺賬的及時有效掌握，在開灤集團內部建立統一資產的管理、控制、調配和監控的“四個統一”的資產全生命周期管理的信息管理平臺，具體改造目標包括5個方面。

（1）圖形化管理通信資源

開灤集團資源通信網絡錯綜復雜，通過圖形化管理將復雜信息直觀化，便于管理員快速理解網絡實時狀態、監控和排查故障、實時響應、自動報警、快速響應異常、定位源頭指導決策，增強整體通信網絡的安全性。

（2）圖形化管理硬件設備

融合圖形數據和關系型數據庫，對設備端口、管道位置、長度、各種線路的路由走向進行直觀圖形化管理，實現設備信息的快速掃描查詢。

（3）統一管理資源調度

以規范資源管理工作流程為目標，將資源管理業務化、工單化，將工作流程標準化、規范化。提高開灤集團光纖資源的精準匹配和調度，避免管線資源的浪費和閑置；通過全面、實時的數據支持為管理層快速、科學、合理決策提供幫助，促進不同部門間的信息流通和資源共享，提高運作效率和公司的經濟效益。

（4）分權分域綜合管理系統構件

為不同級別的管理員提供對應管理權限設置，在保證各個系統和組織被統一管理的前提下賦予自治權，確保需求變化或技術更新時各個部分的靈活快速響應，為維護提供故障隔離機制的優良基石。

（5）提升公司形象和工作效率

通過信息與通信資源監測管理系統建設，改善目前工作弊端，提高工作質量。在提高經濟效益的同時爭取創造最大的社會效益。

光纖環網智慧管控平臺建設方案

基于光纖環網智慧管控的改造目標，開灤集團骨干光纖環網資源智慧管理平臺由資源管理平臺、查詢統計報表、具有開放接口可外接光纖自動監測管理和物理資源管理共4個子系統組成，利用面向服務的軟件架構和分布式系統等技術，設計開發設備管理、光纜管理等多個實用功能。光纖環網資源管理平臺構建思路如圖1所示。

undefined

圖1 光纖環網資源管理平臺構建思路

（1）構建資源管理平臺

開發系統參數設置模塊設定全局系統參數，設計靜態字典管理模塊定制及配置表單中的選擇項。通過提供數據源管理和對象管理，以支持多種數據庫類型的數據源操作和表單操作。開發對象關聯關系管理，實現在表單上自由選擇對應關聯對象記錄，同時保留操作日志，記錄數據操作歷史，便于管理人員進行查詢操作。

（2）構建物理資源管理子系統

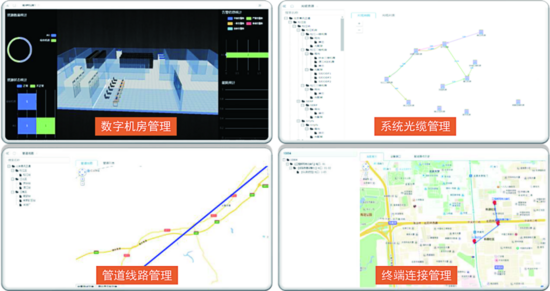

物理資源管理子系統負責提供按地理區域對通信站進行自由劃分的區域管理功能，同時搭配機房管理，為安裝設備及設施的房間繪制平面圖，方便實現機房概況的編輯與顯示、機房的管理與關聯等功能。配備數字機房管理，3D顯示機房信息，結合開發設備資源管理模塊，方便完成安裝在機房內的機柜、ODF架、數字配線架、設備等資源的入庫。設置光纜資源管理模塊，綜合管理光纜、光交接點設備。光纖資源管理系統部分功能如圖2所示。

undefined

圖2 光纖資源管理系統部分功能

（3）可外接光纖自動監測管理子系統

自動監測管理子系統通過配備監控告警功能，監測網元設備并及時發現系統告警信息，幫助維護人員更快、更有效地處理重要告警，提高維護效率；系統設計多方式的告警呈現功能，通過支持設備層次樹、網絡拓撲圖、圖表3種告警形式，按層次呈現告警信息；配備告警配置功能，支持人工確認和自動確認的批量處理；系統提供告警類型統計、告警級別統計等多種告警統計方式。

（4）構建查詢統計報表子系統

查詢統計報表子系統為相關管理人員提供光纜網查詢，提供光纜網資源設施屬性、路由等內容的文字查詢和圖形查詢；支持設備查詢，方便管理者按設備類型、設備型號進行查詢，明確每臺設備數量、位置以及使用情況；統計功能完成對綜合網絡資源利用情況的統計分析，對網內資源利用率和網元中具體設備利用率進行查詢統計，實現更加合理的網絡資源調配，為光纜管理、設備管理、端口管理提供依據。

光纖環網智慧管控平臺關鍵技術

（1）SOA技術框架

采用面向服務體系架構（SOA），遵循Java EE技術體系，采用組件化、動態化的軟件技術，利用一致的可共享的數據模型，按照界面展現層、界面控制層、應用服務層等實現多層技術體系設計，以滿足不同職能層次對信息化業務的業務管理需求。

（2）前后端分離技術

前端關注界面展現，后端關注業務邏輯，前、后端通過遠程調用服務，實現數據傳遞，分工明確，職責清晰。

（3）遠程調用服務

JSON-RPC為輕量級且無狀態的遠程過程調用（RPC）協議，允許客戶端和服務器之間進行無狀態通信，實現分布式應用程序的遠程過程調用。

光纖環網智慧管控平臺實現功能

針對開灤集團光纖環網資源管理平臺構建前期的建設框架，利用SOA技術框架、前后端分離技術和遠程調用服務，開發了光纖資源管理系統。搭建起資源管理平臺，設計開發系統管理模塊，包括權限管理、日志管理、系統狀態、安全策略和菜單管理5個子模塊，確保系統安全性、穩定性和易用性，為管理系統正常運行和維護提供基礎。

構建了物理資源管理子系統，實現了包含區域管理、部門管理等的基礎管理、機房管理、設備管理、光纜管理和線路管理，保障了信息技術基礎設施的安全穩定運行和性能優化。通過開發具有開放接口可外接光纖自動監測的管理子系統，實現拓撲管理，幫助管理人員有效管理和監控網絡，保證監控告警功能的實現。在3個子系統建設的基礎上，增加端口管理等功能，共同構建查詢統計報表子系統，為綜合人員管理提供決策支持、業績評估、資源優化、風險監控和服務。

應用案例

在開灤集團網絡機房安裝1臺光纖在線監測設備，實時監測重要礦級生產礦井，滿足局機房至開灤（集團）林西礦業有限公司、開灤（集團）唐山礦業分公司、河北能源職業技術學院、開灤集團國際物流有限責任公司、開灤集團有限責任公司礦山救護大隊等主干光纖線路，光纖監測告警系統滿足定期檢測光纖衰減情況，在出現故障時及時告警，通過光衰減曲線輔助分析故障原因，配合地理資源系統精確定位故障點距離，保障及時、快速搶修、維護。

（1）設置光功率分析監控參數

傳輸網絡告警監測分析模塊前期設置收通信光功率實時監測并配合光端機的無光告警，將收通信光視作監測光，在接收端光端機前的ODF上利用分光耦合器件分取3%的光功率，通過光功率告警集成采集單元（AIU）送至計算機分析處理，實現光功率動態變化的告警監測。分光損耗理論值為0.15 dB，不影響正常通信。

（2）設置光纖性能和故障監測

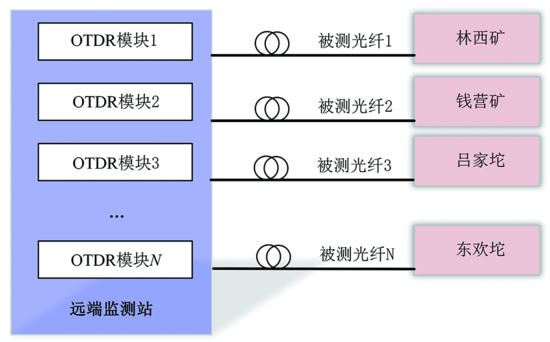

對光纖性能和故障監測的分析模塊設置計算機控制的OTDR卡和配套光器件（包括光開關、波分復用器、濾光器等），監測計算機通過程控光開關（OSU）選擇被測光纖，路由選通后OTDR發射1 625 nm檢測光，再經過波分復用器件（WDM）復用到傳輸網絡中，檢測光的反射波由計算機控制的OTDR進行分析處理，實現光纜運行性能的監測和故障精確定位，多通路OTDR監測如圖3所示。

undefined

圖3 多通路OTDR監測

（3）光纖光纜資源管理與規劃

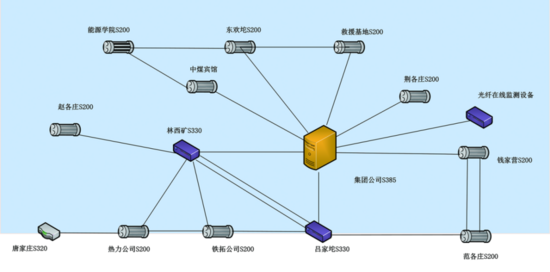

開灤集團骨干光纖環網拓撲結合GIS系統，可視化管理光纜資源，在地圖上準確建立光纜、管道、人孔、機樓等空間資源，通過使用熔接等功能生成光纜路由網絡，生成專題網絡拓撲圖，集中管理光纖網絡資源，合理規劃網絡結構，開灤集團骨干光纖環網拓撲如圖4所示。

undefined

圖4 開灤集團骨干光纖環網拓撲

光纖環網智慧管控平臺的發展機遇和挑戰

光纖環網資源管理平臺的應用和推廣實現了光纖網絡資源高效管理，為未來網絡的可持續發展提供強有力的現實支撐。展望未來，光纖環網資源管理平臺仍將面臨3個方面的發展機遇和挑戰。

（1）智能化管理

人工智能和機器學習技術的進步，未來光纖環網資源管理平臺應更加智能化。通過實時數據分析和預測模型，管理平臺應具備自動調整網絡配置，優化資源分配，預防故障發生，大幅提升網絡穩定性和效率的優勢。

（2）集成化服務

面對復雜多變的業務需求，光纖管理平臺需要實現更高程度的服務集成，包括但不限于數據傳輸、存儲服務、云計算接入等，平臺能夠支持跨領域的資源整合和管理，為用戶提供一站式的網絡服務解決方案。

（3）安全性與隱私保護

網絡攻擊手段的不斷升級和數據隱私保護要求的提高，光纖環網資源管理平臺需加強安全性設計，包括采用更先進的加密技術、實施細粒度的訪問控制和監控機制，以及建立完善的數據保護政策，確保網絡和用戶數據的安全。

結語

光纖環網資源管理平臺將兼?zhèn)渲悄芑?、集成化、安全可靠、靈活擴展等特點，在為用戶提供更高效、穩定、安全的網絡服務的同時，推動技術創新、安全防護、資源優化和環境保護，光纖環網資源管理平臺將繼續進行技術革新和策略調整，以適應不斷變化的網絡環境和業務需求。
