北京華宇：5G-RedCap創新應用賦能趙石畔煤礦，設備運維成本降低40%

針對5G工業模組部署成本高、功耗大等難題，中煤科工集團北京華宇工程有限公司聯合陜西能源趙石畔礦業運營有限責任公司（簡稱趙石畔煤礦）研發了基于3GPP R17標準的5G RedCap新型工業礦用本安網關，滿足低功耗、低成本部署的需求，實現了井下離散采集控制系統的無線輕量化融合接入。結合人工智能和機器學習算法，具備智能預警功能，為實現安全預警低時延、生產調度自優化、資源利用最大化的煤礦新型智能運營決策體系提供數據支撐。

文章來源：《智能礦山》2025年第4期“技術裝備推廣”欄目

第一作者：梁沫，高級工程師，現任中煤科工集團北京華宇工程有限公司西北設計研究院副總經理、中國煤炭建設協會勘察設計委員會信息化專業部秘書長，主要從事礦井智能化設計及應用研究工作。E-mail：liangmo@bhec.cn

作者單位：中煤科工集團北京華宇工程有限公司；陜西能源趙石畔礦業運營有限責任公司

引用格式：梁沫，李智飛，董云峰，等.5G-RedCap在煤礦井下離散采集控制系統中的應用研發[J].智能礦山，2025，6(4)：58-60.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

生產業務的深度融合存在一定的局限性，尤其在煤機裝備和工業采集控制系統的無線化應用方面仍需進一步拓展和優化。

煤礦井下離散型采集控制系統涵蓋壓風管網智能監控、多級供水管網調控、臨時排水集控、粉塵濃度在線監測、機電設備智能診斷等數10類子系統，具有設備節點分散（單礦井平均部署約200套）、網絡拓?fù)鋸?fù)雜的特點。傳統有線傳輸方案巷道布線工程量大、設備擴展性受限、故障定位效率低等痛點，難以適應智能礦山動態組網需求。

針對5G工業模組部署成本高、功耗大等難題，中煤科工集團北京華宇工程有限公司聯合陜西能源趙石畔礦業運營有限責任公司（簡稱趙石畔煤礦）研發了基于3GPP R17標準的5G RedCap新型工業礦用本安網關，滿足低功耗、低成本部署的需求，實現了井下離散采集控制系統的無線輕量化融合接入。結合人工智能和機器學習算法，具備智能預警功能，為實現安全預警低時延、生產調度自優化、資源利用最大化的煤礦新型智能運營決策體系提供數據支撐。

5G RedCap及關鍵技術

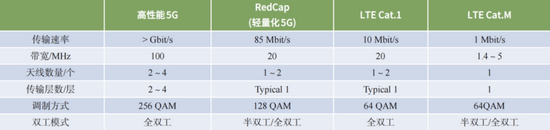

5G RedCap是3GPP在R17標準中定義的輕量化5G技術。通過降低帶寬和天線數量等精簡模式，減少設備成本與功耗，主要服務于工業傳感器、智能穿戴、視頻監控等中高速物聯網場景，具備毫秒級低時延、99.99%高可靠性和長續航優勢，設備成本較傳統5G降低約70%，5G RedCap與其他技術能力對比見表1。

表1 5G RedCap與其他技術能力對比

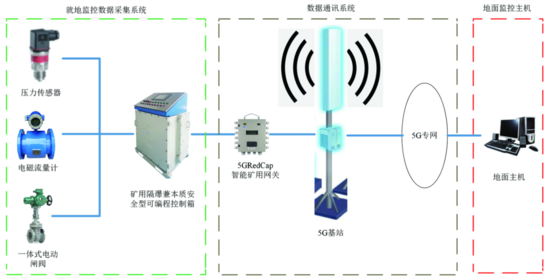

基于5G RedCap新型工業礦用本安網關，實現了井下離散采集設備與5G網絡的數據交互。匯聚采集設備數據，按照 5G RedCap 協議進行編碼、調制等處理，然后通過 5G 無線信號傳輸至地面核心網，實現數據的遠程傳輸；同時接收地面調度中心控制指令，解析后下發至相應采集設備，實現雙向通信，應用場景示意如圖1所示。

圖1 應用場景示意

（1）低功耗設計技術

選用低功耗的芯片組和電子元器件，優化硬件電路設計，降低整體功耗。采用高效的電源管理芯片，動態調整設備工作電壓和頻率。開發智能休眠與喚醒機制，在設備空閑時進入低功耗休眠狀態，當有數據傳輸需求時能快速喚醒，進一步節省設備資源。

（2）高可靠通信技術

煤礦井下環境復雜，信號易受干擾，為保證通信可靠性，物理層采用分集接收技術，通過多個天線接收信號，合并處理信號后增強信號強度，降低信號衰落影響；鏈路層使用自動重傳請求機制，當數據傳輸出現錯誤時，自動請求重傳，確保數據準確無誤傳輸；網絡層支持 5G LAN 等新型網絡技術，保障網絡穩定連接與數據高效傳輸。

項目?jī)r(jià)值及創新優勢

（1）井下離散采集控制系統的無線化接入

通過優化現有井下離散采集控制系統組網形式，離散采集系統各分站或控制箱5G無線化接入生產綜合監控環網，實現了信息5G無線上傳、遠程監測及監控功能。優化了現有網絡架構，由有線串行連接改為無線星型方式，減少故障點，可靠性提高20%；解決了光纖連接的有線網絡部署不靈活、耗資大、維護成本高等問題。無線化部署單礦減少線纜鋪設，離散點無線化接入滿足井下巷道動態變化的場景需求，部署靈活性及便利性提升了30%；實現了5G技術與生產業務的深度融合。

（2）井下離散采集控制系統輕量化接入

針對井下各類離散采集控制系統，完成壓風管網監控、井下供水管網監控、臨時排水、粉塵監控等系統輕量化接入應用場景研究。針對采集系統無線傳輸性能要求為帶寬>10 Mbit/s，時延<50 ms，且由于數量龐大，對成本功耗要求較高，研發制造了5G RedCap新型工業礦用本安網關的，并基于該網關實現了井下離散采集控制系統輕量化接入。

（3）井下離散采集控制系統融合接入

通過5G RedCap物聯網，實現了井下各類傳感器、攝像頭、巡檢機器人等海量中低速設備數據的融合接入，結合人工智能和機器學習算法，系統具備智能預警控制等功能。在壓風管網監控中，AI實時監控管網壓力曲線，結合歷史數據預測壓力突變風險，自動調整供氣策略。離散數據的融合接入也為實現后期安全預警零延遲、生產調度自優化、資源利用最大化的煤礦新型智能運營決策體系提供了數據支撐。

應用效果

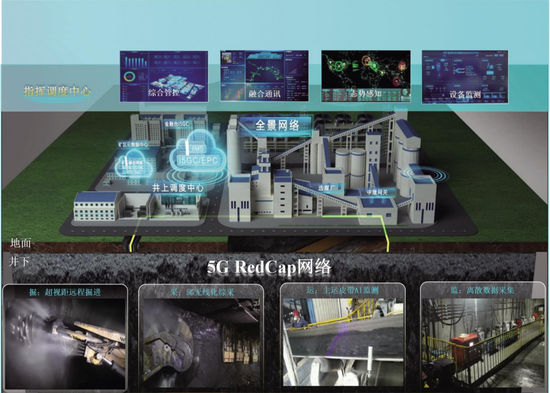

項目成果在煤炭行業適用場景包含井下離散采集控制系統、選煤廠DCS系統、智能采掘等其他生產系統、地面離散接入點、井下車載終端、巡檢機器人等移動終端。非煤炭行業適用場景包含電力、化工、智慧城市物聯網建設等。項目首次實現了5G技術與煤礦生產業務的深度融合，成功適配了5G RedCap新型工業模組與生產場景。5G RedCap在煤礦井下的應用如圖2所示。

圖2 5G RedCap在煤礦井下的應用

結 語

趙石畔煤礦井下各離散采集控制系統均采用無線化部署后，所有數據通過5G通信系統傳至地面綜合管控平臺，節省單人每天運維時間6 h，單礦減少下井人員約60人，每年節省人工成本1 140萬元，單礦減少85 km的線纜鋪設長度，一次性節省379萬元的布線成本。首次實現了5G RedCap技術在煤礦井下的創新應用，彌補了業務短板，復制性強，可作為樣板工程快速推廣；通過煤礦輔助生產系統無線化、少人化，實現綠色節能減排，助力實現“雙碳”戰略目標。
