【電池PACK技術】電池儲能電池箱體一體化設計

電池儲能電池箱體在儲能系統中起著至關重要的作用，其重要功能包括承重保護、傳熱均溫、電氣安裝和防水密封等。隨著電池能量密度要求的不斷提高，鋁合金材料因其具有更高的導熱性能和較低的密度，采用鋁合金材料成為提升電池系統效能的一種有效解決方案。

采用流道與箱體側壁的一體化成型設計可以節省關鍵承重部位的焊接工作，從而提升整體的結構強度，在靜態承重、提拉吊裝和隨機振動等多種情況下保持結構安全與穩定性，而且在一定程度上可以改善箱體氣密性表現。

此外，一體化設計有助于減少零件數量并降低箱體重量，通過擠壓成型工藝制造，開模成本低、加工方便、易于修改，可以滿足不同批量的靈活性需求。

儲能用液冷下箱體一般寬度790-810mm，高度40-240mm不等，分為平板式和法蘭式（見下圖），液冷下箱體的長度與儲能產品的容量等因素相關，通用方案有48s、52s、104s等多種不同規格。

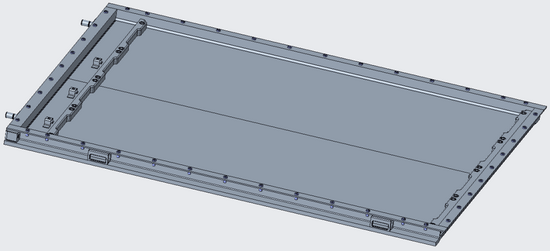

平板式液冷下箱體

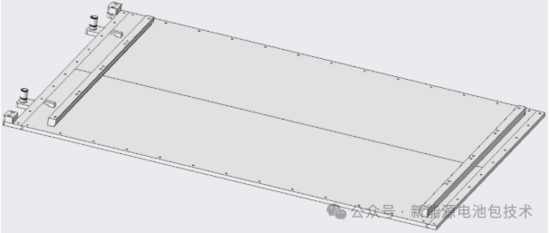

法蘭式液冷下箱體

液冷下箱體是整個電池包的基礎結構，由帶有流道的底板、堵條、水嘴、邊框、梁、支架、吊耳等配件配件拼焊而成矩形框體結構，所有零件都是鋁合金材質。

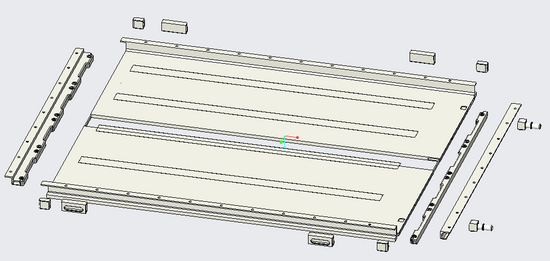

液冷下箱體零件裝配示意圖

液冷下箱體需要具備足夠的承重能力和結構強度，這對焊接質量提出了較高的要求，包括焊接工藝、焊縫等級控制及焊工技能等，以確保在實際應用中的安全性和可靠性。

液冷技術對液冷箱的氣密性要求較高，包含下箱體氣密性和液冷流道氣密性。并且液冷流道還要承受冷卻液流動壓力，因此液冷流道的氣密性要求更高。

一般要求液冷底板使用攪拌摩擦焊進行焊接，平板式液冷下箱體堵頭也會采取攪拌摩擦焊進行焊接，通常攪拌摩擦焊縫凹陷≤0.5，并保證不允許有脫落或者振動工況下可脫落金屬異物。

液冷流道、邊框、水嘴、吊耳、橫梁、配件等多采用TIG焊或CMT焊。考慮不同部件的性能要求差異，液冷流道、邊框、水嘴、吊耳等均采用滿焊焊接，而橫梁、配件等進行段焊。前后電池模組梁區平面度單模組＜1.5mm，整體平面度＜2mm，邊框平面度，單邊框長度每增加500，±0.5。

焊縫表面不允許存在裂紋、未焊透、未熔合、表面氣孔、外露夾渣、未焊滿等缺陷。一般要求水嘴焊縫高度≤6mm，其他位置焊縫不超出箱體下表面，前后模組梁內側焊縫不能突出內側面。

焊縫熔深需滿足相關標準要求?；『负附咏宇^，其抗拉強度應不低于母材抗拉強度最低值的60%；激光焊與攪拌摩擦焊焊接接頭，其抗拉強度應不低于母材抗拉強度最低值的70%。

此外，下箱體焊接還必須滿足氣密性IP67的標準，因此對于焊后處理，一般要求前后模組梁區域焊渣、焊縫需打磨平；托盤外部焊接不允許打磨，密封面焊接處需打磨平整，與邊框無明顯高度差。

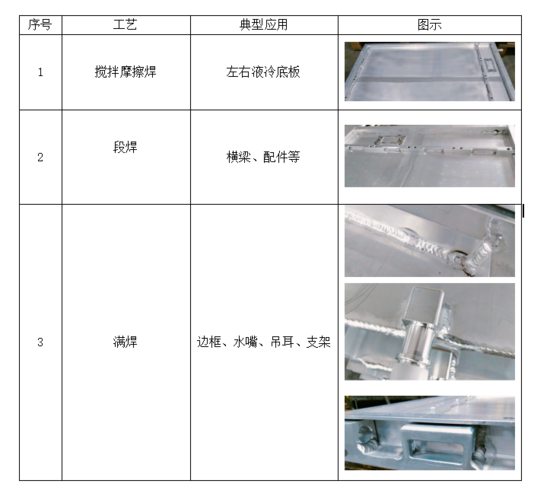

表：儲能型材拼接液冷下箱體工藝選型及典型應用
