新能源汽車汽車維修工具全攻略：從新手到高手的必備寶典

目錄

1 手動工具

2 氣動工具

3 電動工具

4 測量工具

5 車輛舉升設備

當“空間”開始出現

隨著新能源汽車的普及，維修技術正經歷一場從傳統燃油車向電動化、智能化的轉型。無論是剛?cè)胄械男率?，還是經驗豐富的技師，面對高壓電池、電控系統和智能駕駛模塊，都需要一套專業且高效的工具。本文將從基礎到進階，系統梳理新能源汽車維修的“武器庫”，助你精準應對各類挑戰。

1. 基礎手動工具

• 絕緣扳手套裝：用于拆卸高壓系統螺栓，推薦帶絕緣涂層的手動工具（如Stanley 60-014套件），避免操作中意外觸電。

• 高壓線束專用鉗：配備絕緣手柄的斜口鉗和剝線鉗，用于剪切和修復高壓線纜，確保操作安全。

• 數字萬用表：測量電壓、電流和電阻的基礎設備，建議選擇Cat III 1000V以上安全等級的產品，如Fluke 287，滿足高壓系統檢測需求。

2. 安全防護裝備

• 高壓絕緣手套：需通過ASTM D120標準認證，耐壓等級≥1000V，并搭配防刺穿內襯手套使用。

• 防護面罩與護目鏡：防止電池電解液飛濺或電弧灼傷，推薦防霧、抗沖擊的聚碳酸酯材質。

• 防靜電工裝：避免靜電引發電池短路，尤其在冬季干燥環境下必不可少。

1. 電池系統檢測工具

• 電池測試儀：如Fluke 289，可快速檢測電池組電壓、內阻和容量衰減，支持多通道同步監測，精準定位故障單體。

• 高壓絕緣電阻測試儀：用于檢測電池包與車身絕緣性能，閾值需≥500MΩ，推薦Megger MIT515。

• 電池管理系統（BMS）診斷儀：通過CAN總線讀取BMS數據流，分析SOC、SOH等關鍵參數，如Autel Maxisys MS908P。

2. 電機與電控系統工具

• 電機測試平臺：模擬負載工況，檢測永磁同步電機或交流異步電機的扭矩、轉速和效率，如Chromate 8080系列。

• 示波器：捕捉電控系統信號波形，診斷IGBT驅動電路或逆變器故障，推薦帶寬≥200MHz的Rigol DS1202Z-E。

• OBD診斷儀：支持新能源車專用協議（如ISO 15118），可解鎖高壓系統故障碼，執行電機控制器復位等操作。

3. 熱管理系統工具

• 紅外熱成像儀：快速掃描電池包、電機冷卻管路溫度分布，發現局部過熱或堵塞問題。

• 真空泵與冷媒回收機：用于空調系統抽真空和冷媒加注，需支持R1234yf環保制冷劑操作。

1. 高壓系統維修工具

• 電池拆裝機械臂：針對電池包模塊化設計，可精準拆解18650或刀片電池組，避免人工操作損傷電芯。

• 激光焊接機：修復電池極耳或母線連接，焊接精度達0.1mm，減少傳統錫焊的熱影響。

2. 智能診斷與遠程支持

• AR輔助維修系統：通過Hololens等設備疊加虛擬維修指引，實時顯示扭矩參數和拆裝順序。

• 云端故障數據庫：接入車企技術平臺（如特斯拉Toolbox），獲取最新故障案例庫和維修方案。

3. 特種作業設備

• 防爆型舉升機：配備電池托盤保護裝置，防止舉升過程中擠壓電池包，承重需≥3噸。

• 氣保焊機與防爆抽風系統：用于電池箱體修復，焊接時同步抽取可燃?xì)怏w，確保作業安全。

• 以下列舉幾種典型的作為工具，作為分享：

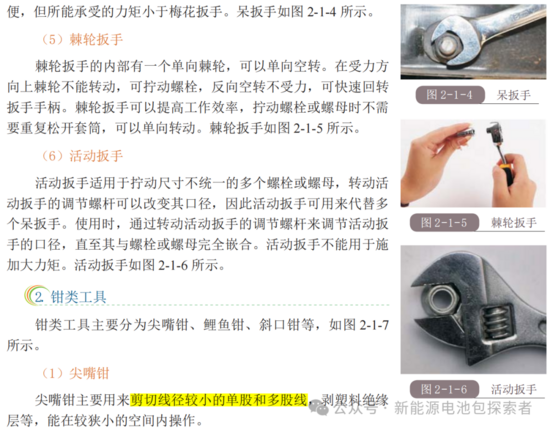

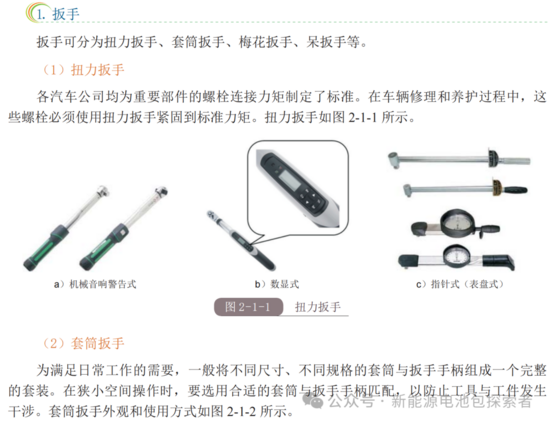

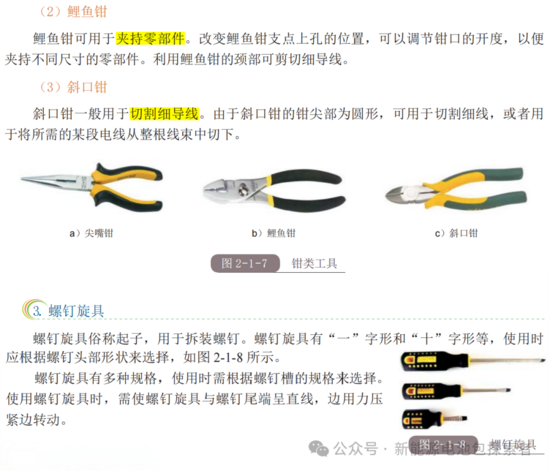

1 手動工具

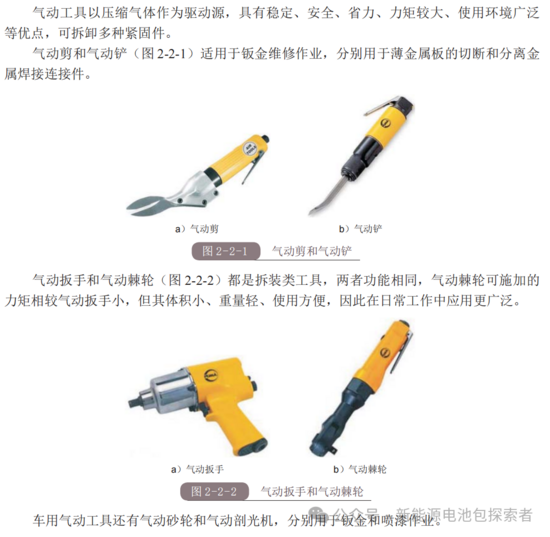

2 氣動工具

3 電動工具

汽車維修中常用的電動工具是電動扳手，它分為外接電源式和自帶電源式兩種，如圖2-3-1 所示。

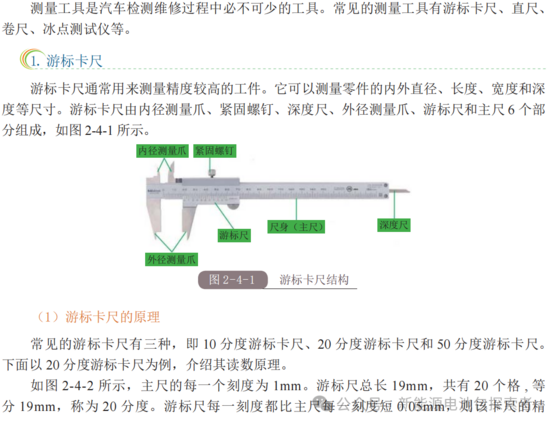

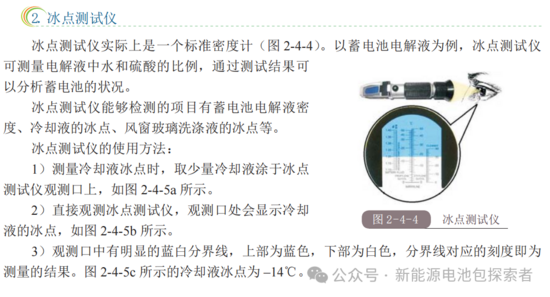

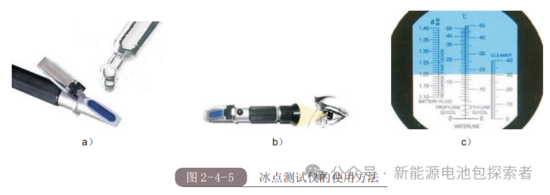

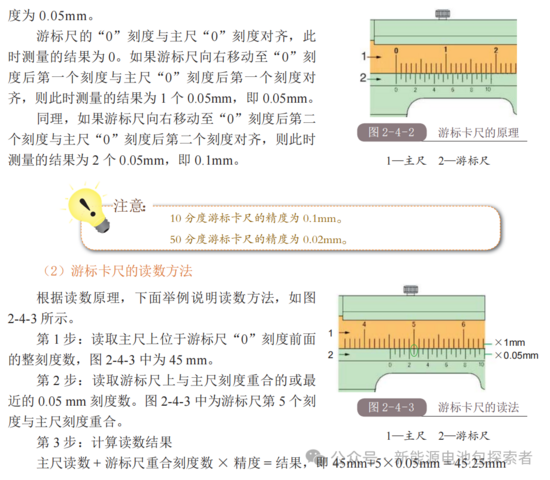

測量工具

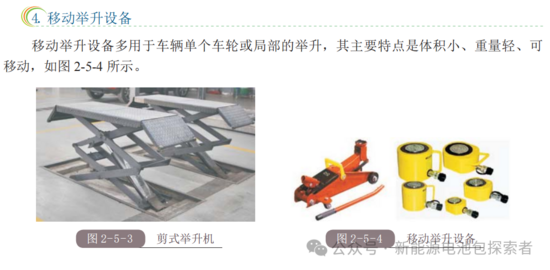

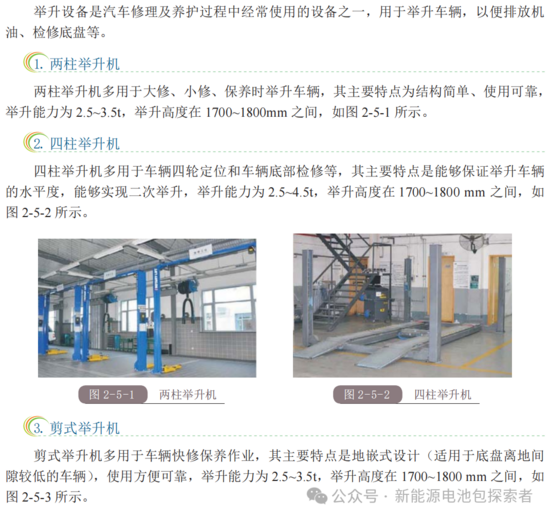

車輛舉升設備

四、工具選購與使用技巧

1. 選購原則

• 適用性：工具需匹配車型技術特點（如比亞迪刀片電池與特斯拉4680結構差異）。

• 安全性：高壓工具必須通過TüV或UL認證，絕緣等級與耐壓值明確標注。

• 效率性：選擇集成化設備（如診斷儀+示波器一體機），減少工具切換時間。

2. 使用規范

• 斷電操作：維修前需斷開維修開關，等待5分鐘以上釋放高壓余電。

• 雙人作業：涉及高壓系統時，必須遵循“一人操作、一人監護”原則。

• 數據記錄：使用診斷儀保存維修前后數據，便于質量追溯與客戶溝通。

隨著800V高壓平臺和CTC電池技術的普及，維修工具將向 “三化” 發展：

智能化：AI診斷算法自動匹配故障解決方案，減少人工經驗依賴。

輕量化：碳纖維材質工具逐步替代傳統鋼制工具，降低技師勞動強度。

模塊化：組合式工具套裝適配多品牌車型，降低采購成本。

工欲善其事，必先利其器。從絕緣扳手到AR眼鏡，每一件工具都是新能源汽車維修技術的延伸。無論是應對電池漏液還是電機異響，只有掌握正確的工具組合與操作規范，才能在新能源維修的藍海中立于不敗之地。

參考資料

1] 新能源汽車維修工具選用標準與案例

2] 高壓系統檢測設備操作指南

3] 電池拆裝與熱管理技術解析

4] OBD診斷與智能維修系統應用

5] 安全防護與標準化作業流程

6] 未來維修工具發展趨勢
