【交流借鑒】再生粗骨料在C60高強(qiáng)混凝土中的應(yīng)用

點(diǎn)擊藍(lán)字關(guān)注我們

本文選自《商品混凝土》雜志2024年第3期

再生粗骨料在C60高強(qiáng)混凝土中的應(yīng)用

孫作芹，滕凱

［摘 要］本文介紹了由廢棄混凝土破碎的再生粗骨料替代石灰石粗骨料在 C60 高強(qiáng)混凝土中的應(yīng)用。研究表明通過調(diào)整混凝土配合比，優(yōu)質(zhì)再生粗骨料能夠部分替代石灰石骨料用于生產(chǎn) C60 高強(qiáng)混凝土，混凝土拌合物的狀態(tài)和硬化后的力學(xué)性能均能滿足要求。

［關(guān)鍵詞］再生粗骨料；石灰石粗骨料；高強(qiáng)混凝土

0 引言

近年來，由于環(huán)保的影響，天然砂石限制開采，砂石緊缺，價格居高不下，由建筑垃圾破碎的再生骨料的利用受到國家和地方政府的大力支持。2020年5月，住建部印發(fā)《關(guān)于推進(jìn)建筑垃圾減量化的指導(dǎo)意見》和《施工現(xiàn)場建筑垃圾減量化指導(dǎo)手冊（試行）》作為當(dāng)前和今后指導(dǎo)建筑垃圾源頭減量化工作的重要文件，使建筑垃圾再生骨料的應(yīng)用成為了今后的大熱項(xiàng)目。本文研究城建礦業(yè)生產(chǎn)的混凝土再生粗骨料，我司承擔(dān)有大量的棚戶區(qū)改造項(xiàng)目，從而產(chǎn)生了大量的建筑廢固，這些廢固需要消化，即再生利用。這種粗骨料的吸水率、表觀密度和微分含量都屬于一級再生骨料范圍，只有壓碎值略大于12%，因?yàn)榻^大多數(shù)的再生骨料的壓碎值都大于12%，屬于Ⅱ類再生粗骨料范圍。按JGJ/T 240—2011《再生骨料應(yīng)用技術(shù)規(guī)程》中規(guī)定只能應(yīng)用于C40及以下強(qiáng)度等級混凝土，不允許生產(chǎn)C40以上強(qiáng)度等級混凝土，更不用說生產(chǎn)C60高強(qiáng)混凝土了。本文通過調(diào)整配合比，用部分再生骨料替代石灰石骨料做C60高強(qiáng)混凝土試驗(yàn)，并通過摻加微細(xì)礦粉和高效減水劑提高其力學(xué)性能，對比不同摻量的再生粗骨料對C60高強(qiáng)混凝土強(qiáng)度和狀態(tài)的影響。

1 再生粗骨料的技術(shù)指標(biāo)

根據(jù)GB/T 25177—2010《混凝土用再生粗骨料》規(guī)定，按性能要求分為Ⅰ類、Ⅱ類和 Ⅲ 類，具體劃分要求見表1。

2 原材料的選擇

（1）水泥：山水水泥PO42.5水泥，3d 水泥抗壓強(qiáng)度為30MPa，28d水泥抗壓強(qiáng)度為52.6MPa，標(biāo)稠用水量27.6%。

）礦粉：日照鋼廠S95級礦粉，7d活性88%28d活性101%，比表面積407m/kg

（3）粉煤灰：華能電廠F類I級粉煤灰，燒失量0.7%，細(xì)度12%，需水量比98%。

（4）細(xì)骨料：山東萬方破碎的機(jī)制砂中砂，性能指標(biāo)見表2。

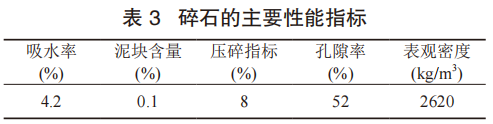

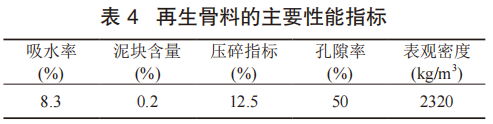

）粗骨料：日照市嵐山區(qū)超能公司25mm連續(xù)級配石灰石碎石和25mm連續(xù)級配混凝土破碎的再生粗骨料，性能指標(biāo)見表和表

（6）外加劑：采用山東凱裕達(dá)新材料科技有限公司泵送劑，減水率20%，固含量13%。

3 C60高強(qiáng)混凝土配合比與試驗(yàn)方法

根據(jù)JGJ/T 281—2012《高強(qiáng)混凝土應(yīng)用技術(shù)規(guī)程》選擇混凝土水膠比0.29，砂率38%，單方混凝土膠材總量550kg。初步確定的混凝土基準(zhǔn)配合比見表5。

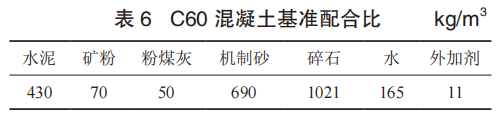

在使用表5基準(zhǔn)配合比的基礎(chǔ)上，將再生骨料從0～ 100%替代石灰石碎石制備混凝土，制備過程中發(fā)現(xiàn)，隨著再生骨料摻量的提高，混凝土拌合物中的石子逐漸顯現(xiàn)。因?yàn)樵偕止橇系谋碛^密度比石灰石碎石的表觀密度小，相同質(zhì)量的石子體積大，所以顯石子多，同時還容易浮在水泥砂漿的上面，更顯得砂率較小。根據(jù)上述試配結(jié)果，為了提高摻再生骨料混凝土的和易性，適當(dāng)提高用水量和外加劑摻量，并適當(dāng)提高混凝土砂率。調(diào)整后的混凝土基準(zhǔn)配合比見表6。

在基準(zhǔn)配合比的基礎(chǔ)上，將再生骨料從0～100%替代石灰石碎石制備混凝土試件，檢測混凝土拌合物的出機(jī)坍落度、出機(jī)擴(kuò)展度和狀態(tài)，及1h后坍落度、1h后擴(kuò)展度和狀態(tài)；混凝土養(yǎng)護(hù)至齡期后，測試混凝土的7d28d抗壓強(qiáng)度。

4 試驗(yàn)結(jié)果分析

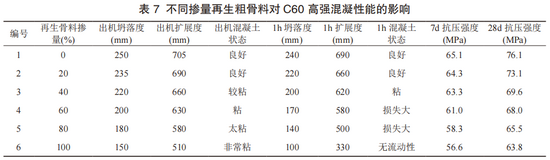

以表6為初步試驗(yàn)基準(zhǔn)配合比，改變再生骨料摻量，檢測混凝土性能。試驗(yàn)結(jié)果見表7。

從表7可以看出，隨著再生粗骨料摻量的提高，混凝土的出機(jī)坍落度和擴(kuò)展度逐漸減小，同時1h的混凝土坍落度損失加大。這是因?yàn)樵偕橇系奈瘦^高，吸附大量的水和外加劑，使其流動性變差。硬化后混凝土的強(qiáng)度隨著再生骨料摻量的增加逐漸降低，且7d到28d抗壓強(qiáng)度增長變慢。因?yàn)樵偕橇系膲核橹递^高，其強(qiáng)度低，7d時高強(qiáng)混凝土試塊壓碎后從石子開始破碎，說明再生骨料的強(qiáng)度是混凝土中的薄弱環(huán)節(jié)，那么后期齡期再延長，或增加水泥用量調(diào)整配合比，也只是膠凝材料強(qiáng)度的變化，對混凝土整體強(qiáng)度無太大貢獻(xiàn)，所以28d抗壓強(qiáng)度增長幅度變小。

由表7還可知，再生粗骨料摻量在20%對C60高強(qiáng)混凝土的工作性能和強(qiáng)度影響最??；摻量在40%和60%也能滿足設(shè)計(jì)要求；雖然再生骨料摻量在80%和100%的28d抗壓強(qiáng)度也達(dá)到60MPa以上，但均未達(dá)到混凝土的28d抗壓強(qiáng)度設(shè)計(jì)強(qiáng)度的1.15倍（69MPa）。所以通過調(diào)整不同摻量再生骨料的混凝土的配合比，Ⅱ類再生粗骨料可以部分替代石灰石骨料用于生產(chǎn)C60高強(qiáng)混凝土，最大摻量不宜超過粗骨料的60%。

5 生產(chǎn)中使用再生粗骨料注意事項(xiàng)

（1）注意再生粗骨料中的雜質(zhì)含量，再生骨料中不得有磚頭、鋼筋、木棍等雜物。

（2）C60高強(qiáng)用再生粗骨料的原材料要選擇吸水率較低的廢棄混凝土，微粉含量小于0.5%，表觀密度大于2450kg/m。由于再生骨料的壓碎值普遍較高，真正小于12%壓碎指標(biāo)的一類再生粗骨料較少，或者壓碎值不穩(wěn)定，所以高強(qiáng)混凝土用再生骨料的最大壓碎指標(biāo)控制不宜大于15%。

（3）再生粗骨料的吸水率比石灰石的要大，為了保證混凝土出機(jī)狀態(tài)和坍落度損失，根據(jù)再生骨料的不同摻量應(yīng)該適當(dāng)增大水膠比和外加劑摻量。

（4）再生粗骨料的表觀密度小，根據(jù)再生骨料的不同摻量應(yīng)適當(dāng)增加混凝土的砂率，滿足和易性。

6 結(jié)論

（1）本試驗(yàn)通過調(diào)整配合比使用再生粗骨料可以部分替代石灰石骨料用于生產(chǎn)C60高強(qiáng)混凝土，最佳摻量在20%，不宜超過60%。

（2）再生骨料的吸水率較高，隨著再生骨料摻量的提高，混凝土的出機(jī)坍落度逐漸變小、坍落度損失逐漸加大。

（3）再生粗骨料的表觀密度較小，隨著再生粗骨料摻量的提高，混凝土逐漸露石子，砂率逐漸顯小，需要適當(dāng)調(diào)整砂率。

（4）再生粗骨料的壓碎值較高，隨著再生粗骨料摻量的提高，混凝土的抗壓強(qiáng)度逐漸降低，C60高強(qiáng)混凝土7d到28d抗壓強(qiáng)度增長率逐漸變小。配制C60混凝土?xí)r，要嚴(yán)格控制再生骨料的壓碎指標(biāo)，控制在15%以內(nèi)，同時控制好水膠比。

7 結(jié)語

廢混凝土塊的回收利用可以作為一項(xiàng)環(huán)保產(chǎn)業(yè)來發(fā)展，更具規(guī)模經(jīng)濟(jì)效應(yīng)，通過有效的技術(shù)改善再生骨料質(zhì)量，使它完全可以制備高性能混凝土，從而廣泛應(yīng)用于承重結(jié)構(gòu)中，大大提高了再生骨料的附加值，能夠帶來巨大的經(jīng)濟(jì)效益。再生混凝土粗骨料的價格較低，所以使用再生粗骨料替代石灰石骨料能大量減低混凝土的成本。

由于我國經(jīng)濟(jì)進(jìn)人高速發(fā)展階段，基礎(chǔ)建設(shè)因人為因素引起的白然災(zāi)害（洪水、水土流失、土地荒漠化、環(huán)境污染、生態(tài)破壞等），每年給我國帶來的直接和間接經(jīng)濟(jì)損失達(dá)數(shù)百億元。使用再生骨料在獲得經(jīng)濟(jì)效益的同時，還能保護(hù)天然骨料資源，節(jié)省天然骨料開采能源和費(fèi)用，減輕廢混疑土占地和對環(huán)境的污染，從而帶來巨大的環(huán)境效益。

參考文獻(xiàn)

[1] GB/T 25177—2010．混凝土用再生粗骨料[S]．

[2] JGJ/T 240—2011．再生骨料應(yīng)用技術(shù)規(guī)程[S]．

[3] JGJ/T 281—2012．高強(qiáng)混凝土應(yīng)用技術(shù)規(guī)程[S]．

[4] GB/T 14684—2022．建設(shè)用砂[S]．

[5] JGJ 52—2006．普通混凝土用砂、石質(zhì)量及檢驗(yàn)方法標(biāo)準(zhǔn)[S]．

供稿人：孫作芹，滕凱

編輯員：李海亮

審核人：孫繼成，寧夏

【標(biāo)準(zhǔn)規(guī)范】

《建筑固廢再生砂粉應(yīng)用技術(shù)規(guī)范》行標(biāo)

《建筑物綠色拆除與建筑垃圾綜合利用技術(shù)規(guī)程》CECS

《預(yù)拌混凝土使用說明書》團(tuán)標(biāo)

《砂漿和混凝土用石屑》團(tuán)標(biāo)

《預(yù)拌混凝土產(chǎn)品質(zhì)量追溯規(guī)范》團(tuán)標(biāo)

【會議培訓(xùn)】

2025全國混凝土行業(yè)創(chuàng)新發(fā)展與廢棄物資源再生技術(shù)交流大會

第十屆全國建筑固廢和余泥渣土處理及資源化利用大會暨中國砂石協(xié)會建筑固廢利用分會年會

2025第二十一屆全國商品混凝土可持續(xù)發(fā)展論壇暨2025中國商品混凝土年會

預(yù)拌（商品）混凝土應(yīng)用技術(shù)和工藝技能線上培訓(xùn)

混凝土（砂漿）試驗(yàn)檢測方法實(shí)操教學(xué)線上培訓(xùn)

【咨詢服務(wù)】

科技成果評價

預(yù)拌混凝土質(zhì)量追溯研究

高速公路及橋涵高性能混凝土技術(shù)咨詢

課題研究

研發(fā)中心建設(shè)

產(chǎn)品檢測

綠色建材產(chǎn)品認(rèn)證

[綠滿庭院]《HJ建筑圍護(hù)結(jié)構(gòu)自保溫技術(shù)體系》推廣等

【建材“雙碳”業(yè)務(wù)】

低碳膠凝材料研發(fā)與制備

復(fù)合摻合料和再生復(fù)合摻合料研發(fā)與制備

建筑垃圾處置與資源化利用

建筑垃圾再生砂粉應(yīng)用技術(shù)

建筑垃圾再生輕粗骨料技術(shù)

碳化再生骨料制備技術(shù)

【期刊著作】

《新技術(shù)在混凝土中的應(yīng)用》圖書

《常見預(yù)拌混凝土質(zhì)量事故分析百例》圖書

《預(yù)拌混凝土企業(yè)標(biāo)準(zhǔn)化試驗(yàn)室建設(shè)指南》圖書

混凝土技術(shù)發(fā)展中心（以下簡稱“中心”）隸屬建筑材料工業(yè)技術(shù)情報(bào)研究所，主要職能是跟蹤分析和研究國內(nèi)外混凝土行業(yè)科技前沿動態(tài)，為全國混凝土行業(yè)開展技術(shù)服務(wù)工作，包括出版技術(shù)期刊、研究制定標(biāo)準(zhǔn)、開展技術(shù)咨詢、舉辦技術(shù)會議、承擔(dān)行業(yè)培訓(xùn)、從事認(rèn)證評價和開發(fā)研究等，中心是建材情報(bào)所主要業(yè)務(wù)部門之一。中心擁有員工10人，其中博士3人，正高職稱3人，副高職稱4人。中心掛靠的行業(yè)協(xié)會分支機(jī)構(gòu)包括中國散裝水泥推廣發(fā)展協(xié)會混凝土專業(yè)委員會、中國散裝水泥推廣發(fā)展協(xié)會預(yù)制建筑產(chǎn)業(yè)專業(yè)委員會、中國砂石協(xié)會建筑固廢利用分會、建筑材料工業(yè)技術(shù)情報(bào)研究所雙碳研究中心。依托中心成立的平臺有預(yù)拌混凝土質(zhì)量追溯公共服務(wù)平臺、混凝土行業(yè)數(shù)字化服務(wù)平臺、中國商品混凝土行業(yè)企業(yè)專家委員會（擁有200余名行業(yè)一線專家）、北京砼享未來工程技術(shù)研究院（會員制技術(shù)和管理服務(wù)）。

中心每年參與多個混凝土技術(shù)咨詢和技術(shù)服務(wù)項(xiàng)目，包括雄安新區(qū)混凝土項(xiàng)目咨詢、河北省多個高速公路高性能混凝土技術(shù)咨詢、固廢基膠凝材料和再生復(fù)合摻合料研發(fā)和制備技術(shù)，以及數(shù)十個混凝土企業(yè)的技術(shù)服務(wù)工作。開展預(yù)拌混凝土綠色產(chǎn)品認(rèn)證和科技成果評價工作。

咨詢電話：孫繼成 焦素芳 李海亮 13520073698 13521286915

聲明：本文系轉(zhuǎn)載自互聯(lián)網(wǎng)，請讀者僅作參考，并自行核實(shí)相關(guān)內(nèi)容。若對該稿件內(nèi)容有任何疑問或質(zhì)疑，請立即與鐵甲網(wǎng)聯(lián)系，本網(wǎng)將迅速給您回應(yīng)并做處理，再次感謝您的閱讀與關(guān)注。
