【研究探索】自然養(yǎng)護下不同比例摻合料對混凝土的影響

點擊藍字關(guān)注我們

本文選自《商品混凝土》雜志2024年第3期

自然養(yǎng)護下不同比例摻合料對混凝土的影響

孫術(shù)程，王美楊，王智躍

［摘 要］本文混凝土企業(yè)為提質(zhì)增效，在生產(chǎn)中使用加入礦物摻合料，但是混凝土結(jié)構(gòu)現(xiàn)場強度檢測大多采用回彈法進行，且多數(shù)工程為滿足早日竣工要求，混凝土養(yǎng)護環(huán)節(jié)較為薄弱。本文研究自然養(yǎng)護下不同比例摻合料混凝土抗壓強度、回彈值及碳化深度的之間的關(guān)系。

［關(guān)鍵詞］混凝土；摻合料；自然養(yǎng)護；碳化深度；回彈值

0 引言

自然養(yǎng)護指試件脫模后在自然天氣下的養(yǎng)護。本次試驗所在地位于河北省保定市，保定市位于華北平原東北部，氣候?qū)儆跍貛О霛駶櫚敫珊荡箨懶约撅L(fēng)氣候，四季分明，年平均溫度12.3℃，全市年平均降水量499.1mm，降水主要集中在7～8月份，12月和1月降水最少，6～9月降水量占全年降水量的77.8%。6級以上大風(fēng)多出現(xiàn)在冬春夏三季，8級以上大風(fēng)多出現(xiàn)在夏季，其中以8月份最多。本次試驗自然養(yǎng)護時期為3～6月，降水較少，有風(fēng)天氣較多。

1 試驗方案

本次試驗中摻合料選取為F類Ⅱ級粉煤灰和S95級礦粉，這兩種摻合料為混凝土企業(yè)日常生產(chǎn)中的常用摻合料，且摻合料的使用不僅可以減少廢棄產(chǎn)物對環(huán)境的影響，并有利于商品混凝土企業(yè)成本控制。

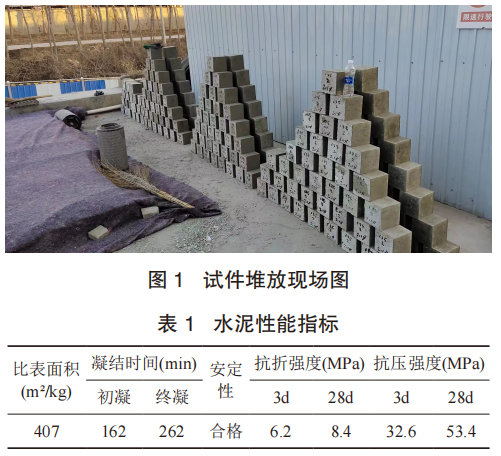

制作強度等級分別為C30～C40，摻合料摻量分別為0%、15%、30%及45%的混凝土試件，且留置期齡分別為14d、28d和60d的150mm×150mm×150mm的試件，試件制作拆模后采用自然養(yǎng)護，養(yǎng)護的試件場所要保證可以長期存放，便于拿取。在試件成型的頂面寫明混凝土的強度等級、成型日期、試配編號，確保試件的唯一性。試件應(yīng)按照“品”字型進行堆放（圖1），保證每個試塊的側(cè)面都能進行通風(fēng)，從而保證試件碳化的均勻性。試件養(yǎng)護到齡期后，分別檢測其抗壓強度、碳化深度及回彈值，以確定摻合料摻量對這些參數(shù)的關(guān)系。

2 原材料選擇及配合比確認(rèn)

2.1 原材料選擇

（1）水泥：河北京蘭水泥有限公司，指標(biāo)見表1。

（2）礦粉：唐山縱橫S95級礦粉，7天活性指數(shù)96%；28天活性指數(shù)106%，比表面積477m2/kg，流動度比100%。

（3）粉煤灰：大唐同舟F類Ⅱ級粉煤灰，細(xì)度18%，需水量比98%，燒失量0.4%。

（4）機制砂：保定滿城機制砂，細(xì)度模數(shù)3.0，堆積密度1570kg/m3；MB值1.2。

（5）碎石：保定滿城碎石，壓碎指標(biāo)8%，含泥量0.3%，泥塊含量0.2%，針片狀含量3%。

（6）外加劑：保定慕湖高性能減水劑，減水率25%，含固量9.9%，密度1.04g/cm，pH值5.1。

2.2 初步配合比

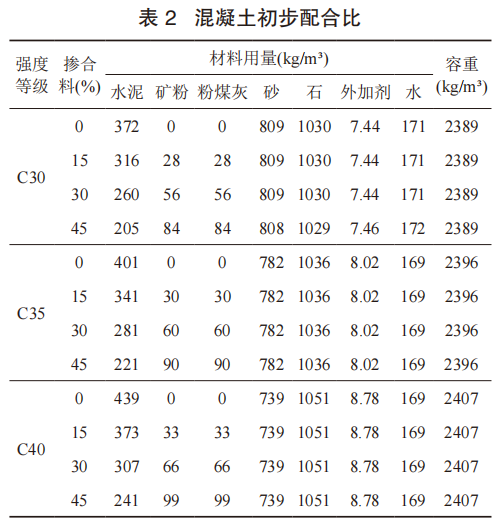

混凝土各強度等級的初步配合比見表2。

3 試驗基本情況

3.1 試驗主要儀器

混凝土攪拌機、坍落度筒、150mm×150mm× 150mm試模、壓力機、振動臺、回彈儀。

3.2 工作性能情況

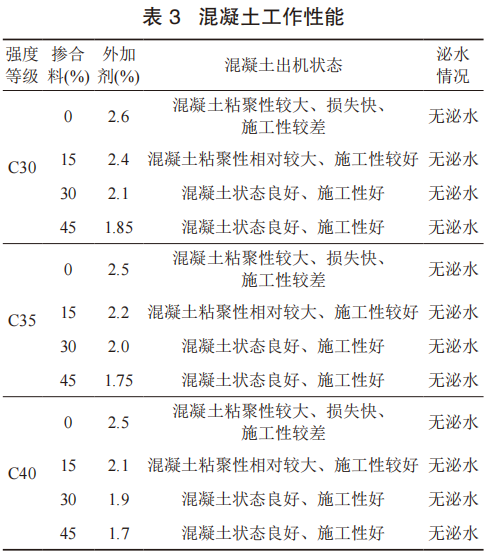

保持水膠比和砂率不變，通過調(diào)外加劑用量使混凝土初始坍落度在220mm，改變混凝土中摻合料的占比對C30C35C40混凝土進行試配，其工作性能數(shù)據(jù)見表

如表3所示可知：（1）隨著水泥用量的降低，C30、C35、C40混凝土的外加劑摻量不斷降低，（2）隨著水泥用量的降低，混凝土出機狀態(tài)更加良好。

3.3 力學(xué)性能

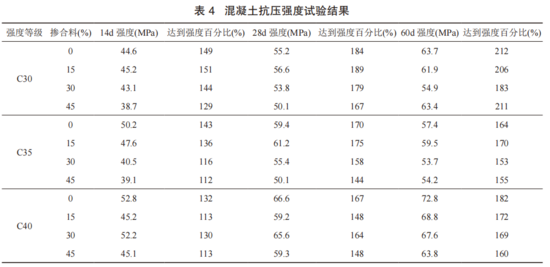

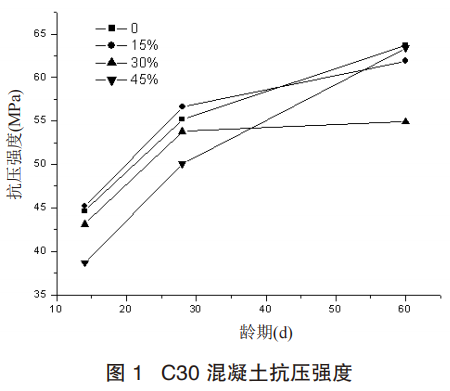

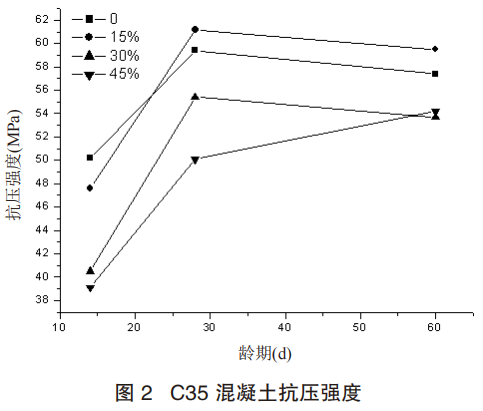

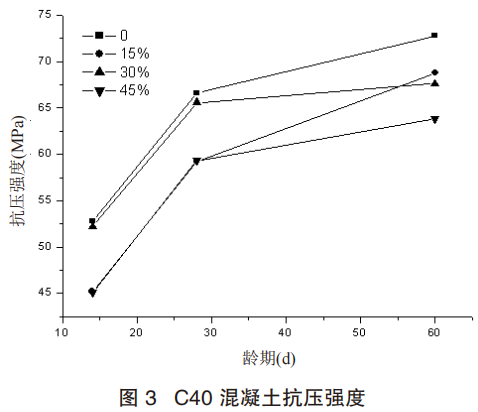

混凝土立方體抗壓強度測試結(jié)果如表4和圖1～3。

綜合表4及圖1～3可知，隨著摻合料取代率的逐漸增加，混凝土的抗壓強度減小，主要原因為試配膠凝材料總量不變，粉煤灰活性較低，隨著粉煤灰用量的不斷增加，強度相應(yīng)減小。

3.4 自然養(yǎng)護狀態(tài)下試件碳化深度及回彈值

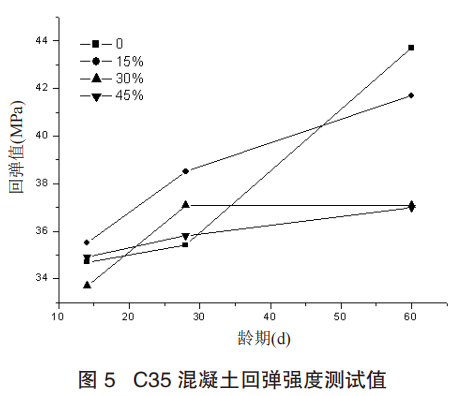

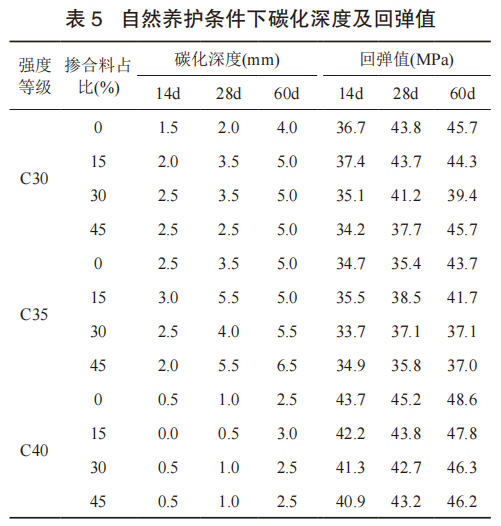

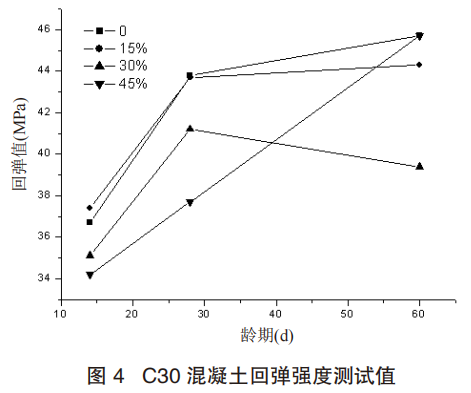

混凝土試件碳化深度及回彈強度測試結(jié)果如表5所示，圖4～6為混凝土回彈強度檢測結(jié)果曲線。

綜合表5和圖4～6可以得出：（1）摻合料取代率的增加，對混凝土的碳化深度無明顯影響，混凝土碳化深度隨著齡期的增加而增長；自然養(yǎng)護狀態(tài)下混凝土碳化值較大，對用回彈法驗收混凝土較為不利。（2）混凝土回彈值隨著摻合料用量的增加而相應(yīng)減小，主要原因為混凝土強度隨著摻合料的增加而減小。且回彈值隨著時間的增加而增加。

總結(jié)

綜合上述試驗可知，在保證強度的前提下，使用摻合料對于混凝土的和易性有較好的改善；混凝土的碳化深度與摻合料的摻量無明顯關(guān)系，混凝土回彈值與混凝土強度有關(guān)，且摻合料的使用會降低混凝土強度（主要原因為摻合料的活性較水泥低）。

混凝土在自然養(yǎng)護狀態(tài)下的碳化值隨齡期的延長增長較為明顯，且不利于回彈法驗收。

摻合料的使用不僅可以減少廢棄產(chǎn)物對環(huán)境的影響，同時合理的使用摻合料對改善混凝土的和易性作用明顯。并且，摻合料價格較水泥較低，對混凝土成本控制有一定經(jīng)濟價值。

參考文獻

[1] GB/T 50081—2019．混凝土物理力學(xué)性能試驗方法標(biāo)準(zhǔn)[S]．

[2] JGJ/T 52—2006．普通混凝土用砂、石質(zhì)量及檢驗方法標(biāo)準(zhǔn)[S]．

[3] GB/T 50080—2016．普通混凝土拌合物性能試驗方法標(biāo)準(zhǔn)[S]．

[4] GB/T 50082—2009．普通混凝土長期性能和耐久性試驗方法標(biāo)準(zhǔn)[S]．

[5] 姬曉龍，張小偉．混凝土碳化影響因素分析[J]．中國建材科技，2013(4): 21-21+37．

供稿人：孫術(shù)程，王美楊

編輯員：李海亮

審核人：孫繼成，寧夏

【標(biāo)準(zhǔn)規(guī)范】

《建筑固廢再生砂粉應(yīng)用技術(shù)規(guī)范》行標(biāo)

《建筑物綠色拆除與建筑垃圾綜合利用技術(shù)規(guī)程》CECS

《預(yù)拌混凝土使用說明書》團標(biāo)

《砂漿和混凝土用石屑》團標(biāo)

《預(yù)拌混凝土產(chǎn)品質(zhì)量追溯規(guī)范》團標(biāo)

【會議培訓(xùn)】

2025全國混凝土行業(yè)創(chuàng)新發(fā)展與廢棄物資源再生技術(shù)交流大會

第十屆全國建筑固廢和余泥渣土處理及資源化利用大會暨中國砂石協(xié)會建筑固廢利用分會年會

2025第二十一屆全國商品混凝土可持續(xù)發(fā)展論壇暨2025中國商品混凝土年會

預(yù)拌（商品）混凝土應(yīng)用技術(shù)和工藝技能線上培訓(xùn)

混凝土（砂漿）試驗檢測方法實操教學(xué)線上培訓(xùn)

【咨詢服務(wù)】

科技成果評價

預(yù)拌混凝土質(zhì)量追溯研究

高速公路及橋涵高性能混凝土技術(shù)咨詢

課題研究

研發(fā)中心建設(shè)

產(chǎn)品檢測

綠色建材產(chǎn)品認(rèn)證

[綠滿庭院]《HJ建筑圍護結(jié)構(gòu)自保溫技術(shù)體系》推廣等

【建材“雙碳”業(yè)務(wù)】

低碳膠凝材料研發(fā)與制備

復(fù)合摻合料和再生復(fù)合摻合料研發(fā)與制備

建筑垃圾處置與資源化利用

建筑垃圾再生砂粉應(yīng)用技術(shù)

建筑垃圾再生輕粗骨料技術(shù)

碳化再生骨料制備技術(shù)

【期刊著作】

《新技術(shù)在混凝土中的應(yīng)用》圖書

《常見預(yù)拌混凝土質(zhì)量事故分析百例》圖書

《預(yù)拌混凝土企業(yè)標(biāo)準(zhǔn)化試驗室建設(shè)指南》圖書

混凝土技術(shù)發(fā)展中心（以下簡稱“中心”）隸屬建筑材料工業(yè)技術(shù)情報研究所，主要職能是跟蹤分析和研究國內(nèi)外混凝土行業(yè)科技前沿動態(tài)，為全國混凝土行業(yè)開展技術(shù)服務(wù)工作，包括出版技術(shù)期刊、研究制定標(biāo)準(zhǔn)、開展技術(shù)咨詢、舉辦技術(shù)會議、承擔(dān)行業(yè)培訓(xùn)、從事認(rèn)證評價和開發(fā)研究等，中心是建材情報所主要業(yè)務(wù)部門之一。中心擁有員工10人，其中博士3人，正高職稱3人，副高職稱4人。中心掛靠的行業(yè)協(xié)會分支機構(gòu)包括中國散裝水泥推廣發(fā)展協(xié)會混凝土專業(yè)委員會、中國散裝水泥推廣發(fā)展協(xié)會預(yù)制建筑產(chǎn)業(yè)專業(yè)委員會、中國砂石協(xié)會建筑固廢利用分會、建筑材料工業(yè)技術(shù)情報研究所雙碳研究中心。依托中心成立的平臺有預(yù)拌混凝土質(zhì)量追溯公共服務(wù)平臺、混凝土行業(yè)數(shù)字化服務(wù)平臺、中國商品混凝土行業(yè)企業(yè)專家委員會（擁有200余名行業(yè)一線專家）、北京砼享未來工程技術(shù)研究院（會員制技術(shù)和管理服務(wù)）。

中心每年參與多個混凝土技術(shù)咨詢和技術(shù)服務(wù)項目，包括雄安新區(qū)混凝土項目咨詢、河北省多個高速公路高性能混凝土技術(shù)咨詢、固廢基膠凝材料和再生復(fù)合摻合料研發(fā)和制備技術(shù)，以及數(shù)十個混凝土企業(yè)的技術(shù)服務(wù)工作。開展預(yù)拌混凝土綠色產(chǎn)品認(rèn)證和科技成果評價工作。

咨詢電話：孫繼成 焦素芳 李海亮 13520073698 13521286915

聲明：本文系轉(zhuǎn)載自互聯(lián)網(wǎng)，請讀者僅作參考，并自行核實相關(guān)內(nèi)容。若對該稿件內(nèi)容有任何疑問或質(zhì)疑，請立即與鐵甲網(wǎng)聯(lián)系，本網(wǎng)將迅速給您回應(yīng)并做處理，再次感謝您的閱讀與關(guān)注。
