天津市防洪排澇調度模型體系建設研究

天津市防洪排澇調度模型體系建設研究

Studies on establishing flood control and drainage dispatch model system in Tianjin

李敏1，臧文斌，吳濱濱，鄭敬偉，張明輝，李匡，劉舒

（1.中國水利水電科學研究院，100038，北京；2.水利部數字孿生流域重點實驗室，100038，北京；3.北京七兆科技有限公司，100160，北京）

摘要：目前，洪澇災害已成為我國城市主要的自然災害，預報、預警、預演、預案“四預”措施是城市應對洪澇災害的主要手段，城市洪澇模擬技術是其關鍵支撐。天津上游來洪威脅大，中心城區排澇壓力突出，北部山區存在山洪風險，下游受潮水頂托與倒灌影響，洪澇問題復雜且嚴峻。目前，天津在防洪排澇調度模型體系建設中存在諸多難點，模型建設范圍受預見期、計算量、資料獲取等因素制約，外洪與內澇相互影響但各有側重，平原河網水系錯綜復雜，調度工程種類繁多、調度方式復雜，同時防汛管理對模型成果的精細化和時效性要求高。對此，從模型建設范圍、模擬方法選擇策略、模擬對象組合策略等方面，研究構建了覆蓋區域、城市防洪圈、中心城區3個尺度的洪澇防御模型體系。區域模型結合水文與水動力模型分區域建模，城市防洪圈模型拓展范圍以明確邊界條件，中心城區模型在前者基礎上耦合多種模型。該模型體系支持大范圍尺度下復雜防洪排澇工程的統籌調度，支持不同業務應用場景的統籌考慮，支持外洪、內澇的統籌分析。

關鍵詞：防洪排澇；調度模型；外洪；內澇；天津

作者簡介：李敏，高級工程師，主要從事洪澇數值模擬分析工作和研究。

基金項目：國家重點研發計劃項目（2023YFC3008502）；天津市防洪調度應急指揮平臺建設項目（JZ120205A0042024）。

DOI：10.3969/j.issn.1000-1123.2025.04.007

研究背景

受全球氣候變化和快速城鎮化雙重影響，洪澇災害已成為我國城市最主要的自然災害之一。城市洪澇災害一般分為外洪和內澇，其中外洪指城市過境或城市邊緣（外圍）洪水泛濫進而威脅城市安全的現象，而內澇特指本地暴雨超過排澇能力導致地面積水超過一定標準的現象，兩者往往相伴發生、緊密聯系，而且在一定條件下可以發生轉化。例如外洪高水位頂托或倒灌會加劇城市內澇，而澇水外排亦會加劇河道防洪壓力。市政排水工程是水利排澇工程的上游，而排澇工程又是行洪工程的上游，它們緊密聯系、雙向耦合、相互影響，為系統性解決城市汛期洪澇問題，需要在較大范圍尺度（一般超過城市范圍）統籌外洪和內澇問題。

堅持以“防”為主、堅持關口前移、做好“預”字文章，全力落實預報、預警、預演、預案“四預”措施，是當前及未來我國城市洪澇災害防御的主要工作之一。城市洪澇模擬技術是重要技術保障，其應用場景包括：實時模擬，用于預警預報；情景模擬，用于風險評估；排水模擬，制定排水規劃；耦合模擬，進行管理調度。世界范圍內，城市洪澇模擬技術起步于20世紀70年代，歷經近50年發展，城市洪澇模擬模型已從簡單到復雜、從概念性到物理性、從經驗性到理論性、從不確定性到確定性、從粗略化到精細化不斷發展。就外洪模擬而言，可以采用水文學或者水動力學方法，后者更能刻畫真實的洪水演進過程，但對基礎數據要求更高，計算成本更高。就內澇模擬而言，需要采用基于數值網格的二維水動力學方法反映地表積水。對于洪澇過程的模擬，根據數據支撐情況以及面向的目標場景，建模策略一般包括純水文、一維水動力、二維水動力、一二維水動力耦合、水文驅動水動力耦合等方式。近年，隨著信息技術飛速發展與應用普及，防汛減災工作對洪澇風險模擬分析的可靠性、準確性、精細化程度以及時效性提出了更高要求。

本文結合天津市洪澇特點，在模型建設難點分析基礎上，考慮預見期、計算量、資料可獲得性、內外洪相互影響、平原河網地區水系復雜性、涉及的調度工程種類多樣性、調度方式復雜性等制約因素，從模型建設范圍、模擬方法選擇策略、模擬對象組合策略等方面探討并構建出符合天津?qū)嶋H需求的洪澇模擬模型。

天津市洪澇特點及建模難點分析

1.洪澇特點

城市因當?shù)丶案髤^(qū)域內的強降雨而遭遇的洪澇災害主要分為三類：城市毗鄰江河洪水、城區內澇、城郊山洪。作為濱海城市，天津市在面臨上述三類洪澇威脅的同時，還面臨下游潮位頂托的問題。

（1）上游來洪威脅大

天津市地處海河流域最下游，承泄海河流域70%以上的洪水入海，是眾多河流入海的匯合地。上游洪水從北、西、南三面向天津市匯集，一旦上游發生洪水，可能引發天津市洪澇災害。海河“23·7”流域性特大洪水期間，截至2023年8月14日，天津市累計承接海河流域上游洪水29.2億m3，下泄入海水量24.44億m3，退水過程持續到了9月底。因此，天津市防汛工作需要重點關注上游北京、河北的降雨、客水入境情況。

（2）中心城區排澇壓力大

天津市中心城區地勢低平，澇水大部分需要泵排入河，而部分二級河道河口泵站以及地道泵站外排洪澇能力不足，部分存量排水設施超期服役帶病運行，無法正常發揮功能，影響排水效率。截至2024年，市屬排水主管網長度近4000km，排水泵站270余座，總排水能力約1500m3/s。2024年8月25日10時到26日16時（共30h），天津市出現入汛以來最強降雨過程，市區平均累計雨量157.24mm，先后有21處積水地區、5處積水地道斷交（金鐘地道、東風地道、春意橋、金阜橋、大沽橋），最長退水時間達6h。

（3）北部山區存在山洪風險

天津市山洪災害防治區僅涉及薊州區，根據天津市薊州區水務局及各鄉鎮的初步普查，薊州區北部山洪防治區總面積859.08km，總?cè)丝?5.14萬人，其中受山洪威脅人口23.12萬人。截至2023年年底，薊州區山洪災害防治區先后實施了“薊州區山洪災害監測預警系統建設項目”“天津市薊州區山洪災害防治非工程措施建設項目”，進行了山洪災害初步普查，并對山洪災害進行了危險區劃定。2024年8月9日至10日，薊州區發生強降雨，最大日降雨量220.1mm，引發山洪造成部分設施被沖毀及部分地區被淹。

（4）下游受潮水頂托嚴重且存在倒灌風險

天津市東臨渤海，高潮位不僅遠超海河入海口水面高度，還超過了天津市區地面高程，對行洪排澇頂托作用明顯，導致洪澇影響加劇，并可能引發海水倒灌。2024年10月21日，天文大潮和風暴潮疊加，渤海和黃海中北部各潮位站均記錄到80～160mm區間的突發異常增水，造成天津市濱海新區海水倒灌，部分街道社區被淹。

2.防洪排澇現狀

天津市特定地理位置和自然條件決定了“上防洪水、中防瀝澇、下防海潮、北防山洪”立體防汛格局，上游大洪水來襲與潮水頂托、市區瀝澇“三碰頭”的情況時有發生。歷經多年治理，依托海河流域防洪體系，基本建成了以一二級河道、大中型水庫、蓄滯洪區及海堤為骨架的水災害防御體系，并建成由永定新河右堤、獨流減河左堤、海擋和西部防洪堤構成的249km城市防洪圈，基本達到200年一遇防洪標準。

（1）河道工程

天津市現有一級行洪河道19條，總長1095km，堤防總長1994km，主要承泄海河流域32.06萬km總面積中70%以上的洪水入海，設計入?？偭髁?.54萬m3/s。天津境內有二級河道143條，總長1987km，主要承泄城區雨水、排蓄農田瀝水。

（2）水庫工程

天津市現有水庫21座，包括于橋、北大港和團泊3座大型水庫，8座中型水庫，10座小型水庫，總庫容25.45億m3，目前已全部完成除險加固。其中承擔防洪調度功能的2座水庫，分別是于橋水庫和楊莊水庫。

（3）蓄滯洪區

天津市境內現有蓄滯洪區13個，總面積2952km，總蓄水量55.71億m3，涉及8個區131萬人。列入國家蓄滯洪區名錄的有10個，分別是永定河泛區、東淀、文安洼、賈口洼、大黃堡洼、黃莊洼、青甸洼、盛莊洼、團泊洼、三角淀；市管蓄滯洪區3個，包括淀北、七里海、沙井子行洪道。其中永定河泛區和東淀啟用較為頻繁，海河“23·7”流域性特大洪水期間發揮了重要作用。

（4）中心城區排水及海堤工程

天津市中心城區現有排水泵站268座，總流量1446m3/m，80%排水標準為1年一遇。排水目標為“大雨2小時、暴雨5小時”。天津市海岸線總長153.2km，已建成海堤139.62km，設計防潮標準20年一遇～50年一遇。

3.建模難點分析

（1）模型建設范圍需要綜合考慮預見期、計算量、資料可獲得性等多方面因素

如前文所述，天津市地處海河流域最下游，其防汛工作需要密切關注上游的降雨和洪水情況，若單純以天津市界作為上游模型建設范圍，洪水預見期遠遠不夠，無法滿足實際防汛工作的需要。向上游延擴模型建設范圍，可以延長洪水預見期，但隨著范圍的擴大，數據資料的收集難度也必將增加，并且模型考慮的因素也將隨著空間范圍的增大而增多，這將極大增加模型建設難度、復雜性和計算量。因此，需要綜合考量各種因素，以確定合適的建設范圍。

（2）外洪、內澇相互制約，需要綜合考慮

對天津市而言，外洪（要素包括上游洪水、北部山洪和下游高潮位頂托）和內澇過程相互作用、相互影響，但各部分在建設范圍、精細化要求和考慮要素方面卻互有不同，其中外洪模型建設范圍最大，精細化程度要求相對較低，而內澇則重點關注中心城區部分，精細化程度要求較高。在呈現各部分間相互作用同時又能兼顧各部分分析重點，這就要求做好各部分的銜接和平衡。

（3）平原河網地區水系復雜且互聯互通，模擬難度大

模型建設范圍處于流域下游，地勢相對平坦，且水系眾多，相互連通，匯流關系復雜。水文模型擅長處理山區多匯一的樹狀河網結構，對于河道分流以及環狀河道的處理存在困難。另外，平原地區沒有明顯的分水嶺，難以基于地形數據劃分匯水分區。水動力模型擅長處理復雜的河網結構，但對于地表來說，計算單元一般比較精細，對數據資料的質量和精度要求往往很高，這在一定程度上限制了其在大范圍場景下的應用。

（4）涉及的調度工程種類多樣、數量龐大、調度方式復雜

天津市防汛調度工程種類多樣，涉及水庫、蓄滯洪區、河道樞紐（水閘、橡膠壩、倒虹吸等工程組合）及單體工程（主要指水閘、橡膠壩等）、各類泵站等，其中承擔重要防洪功能的水閘、泵站、蓄滯洪區數量較多，不僅調度方式復雜，而且需要考慮不同工程間的聯合調度，極大增加了建模復雜程度。

（5）新時期防汛管理對精細化程度和時效性要求高

新時期防汛管理工作對模型成果在精細化程度和時效性方面提出了更高要求，而在大范圍建模尺度下，精細化和時效性往往是一對矛盾體，如何平衡二者關系對模型建設策略是個挑戰。

模型建設及成果

結合天津市洪澇特點及建模難點分析，模型建設可以按照3個區域尺度進行，從大到小分別是區域（天津市全境及其上游臨近控制性關鍵樞紐以下范圍，約3.4萬km）、城市防洪圈（2700km）和中心城區（440km）。3個尺度的洪澇模型以河網為骨架，以河網中關鍵水利工程為節點，以互為水位-流量邊界的交互方式實現耦合銜接。

1.區域洪澇模型

為了保證一定時長的洪水預見期，同時便于上游邊界入流條件的獲取，本研究將天津市全境及其上游臨近控制性關鍵樞紐以下范圍作為區域洪澇模型的建設范圍，如下圖所示，具體包括北關樞紐以下北運河流域、密云水庫以下潮白河流域、薊運河全流域、盧溝橋樞紐以下永定河流域、新蓋房樞紐-棗林莊樞紐以下大清河系流域、獻縣樞紐以下子牙河流域、海河干流全流域。

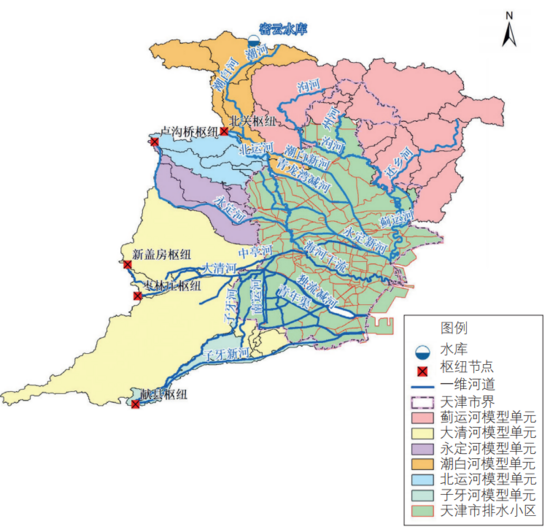

▲區域洪澇模型建設范圍

區域洪澇模型建設范圍包括山丘區和平原區，結合水文模型和水動力模型的各自特點和適用性，采用水文水動力模型相結合的方式分區域進行建模。在山丘區范圍內，尤其是在薊州山區構建完整的水文模型，包括以小流域?yàn)橛?jì)算單元的產匯流模型、水庫調度模型和河道匯流模型，用以計算流域出口節點與關鍵斷面的洪水過程。在平原區范圍內，洪水演進過程以水動力模型刻畫為主，水文模型為輔，即平原區水文模型主要計算坡面產匯流過程，而重點河道的洪水演進以河道一維水動力模型為主，水文模型為河道一維模型關鍵入?yún)R斷面提供區間入流。

而對于平原區，水文模型小流域劃分存在困難。本文重點關注區域天津市境內部分，參考當?shù)嘏艥骋?guī)劃中的排澇小區（108個）劃分成果，在此基礎上分析地表阻擋水情況進一步細化，得到191個分區，如下圖所示，作為平原區的基本計算單元，計算各單元的降雨產流和坡面匯流，得到排澇過程，作為河道水動力模型的區間入流。對于境外部分，由于缺乏相關排澇規劃資料，因此依然參照原小流域單元的劃分方法構建水文模型，且境外水動力河道只考慮了主要行洪河道，一些入?yún)R支流未建模，因此仍計算全流程的坡面產匯流與河道演進，得到關鍵斷面及節點的洪水過程。主要行洪河道水文與水動力的共建斷面，以一維河道模型預報成果為主，水文模型預報結果作為參考。

▲天津市境內平原區水文計算單元?jiǎng)澐殖晒?/span>

天津市河系整體上互聯互通，但一般可以分為南部河系（大清河系、子牙河系、海河干流）和北部河系（北三河系和永定河系），二者在洪水特性方面有著顯著差異，且二者僅在受工程控制的北運河節制閘、金鐘河閘泵存在水量交換，因此為了減少?gòu)?fù)雜度和計算成本，將水動力模型分成南北兩部分，如下圖所示。

▲河網水動力模型（上：北四河系，下：南部河系）

對于調度工程，除了在水文模型中考慮水庫要素，水閘、橡膠壩、泵站等均在河道水動力模型中作為構成要素進行建模，由于水動力模型自身特性，上述調度工程均可支持復雜調度以及聯合調度。對于蓄滯洪區部分，分別建設13個蓄滯洪區（包括天津市域外部分）的二維水動力演進分析模型（包含進退洪設施調度），并利用一二維耦合技術實現與河網水動力模型的耦合計算。為了適應不同場景對計算效率的要求，建立2套不同網格尺寸的模型，即精細化模型和粗精度模型。

對于蓄滯洪區以外仍可能被淹沒區域，構建二維水動力模型用以分析洪水出槽以及河道堤防潰決后洪水在地表演進情況。

在方案計算時，模型輸入要素（邊界條件）包括降雨、上游來洪過程以及下游潮位過程，其中降雨數據需要外接氣象部門的降雨預報產品，上游來洪過程可以采用關鍵樞紐實測流量過程（“以測補報”，預見期較短）或者水利部海河水利委員會、水利部信息中心等其他權威部門推送的洪水預報成果，下游潮位過程采用實測或權威部門推送的預報成果。

在上述建模思路下，為滿足實時調度計算、精細化分析等業務需求，針對防洪工程調度、實時分析計算需求，建設完成了面向業務應用的4類模型成果（如下圖所示）：①用于中小洪水的洪水模擬與工程調度超快模型（河道一維+閘壩泵調度+水文）；②用于需要啟用蓄滯洪區中大洪水的洪水模擬與工程調度快速模型（河道一維+閘壩泵調度+粗精度蓄滯洪區模型+水文）；③針對河道洪水漫溢淹沒分析需求的河道洪水淹沒分析模型（河道一維+閘壩泵調度+地表二維+水文）；④僅針對蓄滯洪區進洪、淹沒影響、退水等精細化分析需求的蓄滯洪區精細分析模型。

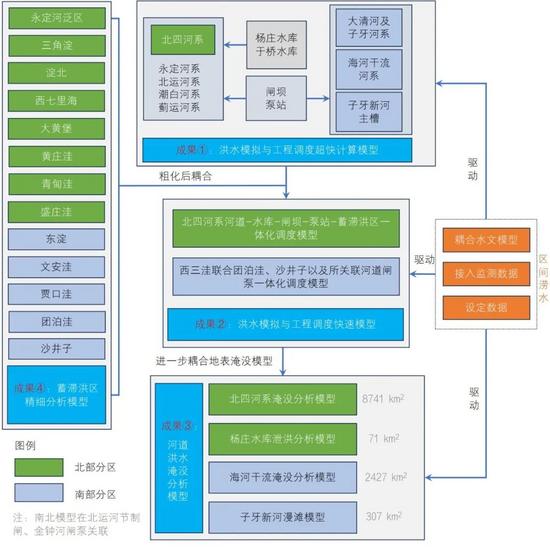

▲區域洪澇模型建設成果

其中：模型成果①具體包含4套水文水動力調度模型，分別是北四河系調度模型（包括模型范圍內永定河系、北運河系、潮白河系、薊運河系）、大清河及子牙河系調度模型（西河閘和獨流減河防潮閘上游范圍）、海河干流河系調度模型（屈家店樞紐和西河閘以下范圍）、子牙新河主槽一維河道調度模型；模型成果②包括北四河系河道-水庫-閘壩-泵站-蓄滯洪區一體化調度模型和西三洼聯合團泊洼、沙井子蓄滯洪區以及所關聯河道閘泵一體化調度模型；模型成果③包含4套模型，分別是北四河系淹沒分析模型、楊莊水庫泄洪分析模型、海河干流淹沒分析模型、子牙新河漫灘模型；模型成果④包括永定河泛區、三角淀、淀北、西七里海、大黃堡、黃莊洼、青甸洼、盛莊洼、東淀、文安洼、賈口洼、團泊洼、沙井子蓄滯洪區的精細化模型。

模擬精度方面，通過多場歷史洪水過程檢驗，洪峰流量的相對誤差基本控制在20%以內，洪峰水位誤差基本控制在20cm以內。計算效率方面，在常規GPU硬件條件下，模型成果①模擬7天過程計算耗時約2min，成果②模擬20天過程計算耗時約30min，成果③模擬7天過程計算耗時約30min，成果④模擬7天過程計算耗時約5min。

2.城市防洪圈模型

天津市中心城區（外環線拓圓后以內范圍，約440km）是排澇重點關注區域，雖然大部分地表區域被外環河包裹，但城區內外水系連通，與外環河或平交或立交，水系并未形成獨立區域，如果單純?cè)谥行某菂^(qū)范圍內建設洪澇分析模型，二級河道出入流邊界條件的確定存在困難（上述區域洪澇模型的河網水動力模塊并未覆蓋中心城區附近的二級河道）。為解決中心城區洪澇分析模型邊界條件難以確定問題，本研究將河道模型建設范圍擴展到城市防洪圈范圍（約2700km），即北到永定新河右堤、南到獨流減河左堤、西到西部防洪堤、東到海擋。城市防洪圈河網模型邊界條件，主要是上游屈家店樞紐下泄、西河閘下泄以及獨流減河和永定新河水位、下游潮位，可以支持用戶指定過程或者對接上述區域洪澇模型的計算成果。城市防洪圈內水系所處地勢平坦，二級河道縱橫交錯，閘泵工程眾多，受工程調度影響較大，匯流關系復雜，需要建設水動力模型進行刻畫。城市防洪圈河網水動力模型基本涵蓋防洪圈內所有河道及附屬閘泵工程，包括4條一級河道（北運河、子牙河、新開-金鐘河、海河干流）和67條二級河道（見下圖）

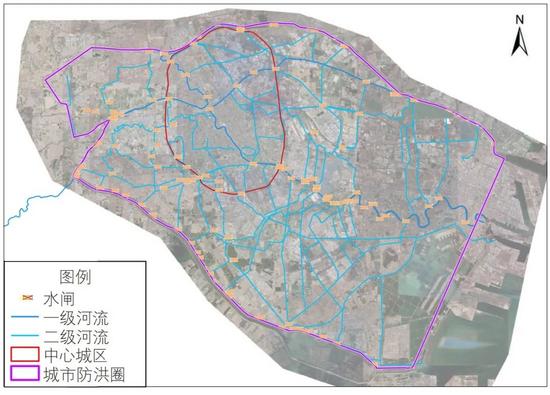

▲城市防洪圈河網模型

3.中心城區模型

在天津城市防洪圈河網模型基礎上，在中心城區范圍內（外環線拓圓以內，約440km），進一步耦合構建地表降雨產流模型、地表水動力匯流模型和管網排水模型。在地表降雨產匯流計算方面，本研究采用直接降雨法模型，地表降雨產流模型和匯流模型基于同一套網格計算，即在網格單元上首先采用水文學方法計算前損和下滲等過程，然后形成的凈雨參與水動力匯流計算?；谥苯咏涤攴ǖ慕Ｋ悸罚M效果更符合實際產匯流過程，但對數據精度要求較高，且需要較高的網格分辨率，計算成本較高。為了提高建模和計算效率，本研究以地表明渠為界，將中心城區地表模型部分劃分為16個分區（見下圖），剖分計算網格總計約50萬個，網格平均邊長30m，在道路、下凹橋區等積水風險重點關注區域，網格適當加密。一維河網模型作為基礎骨架，通過與各分區邊界耦合，實現聯合計算。中心城區洪澇分析模型輸入主要為降雨。

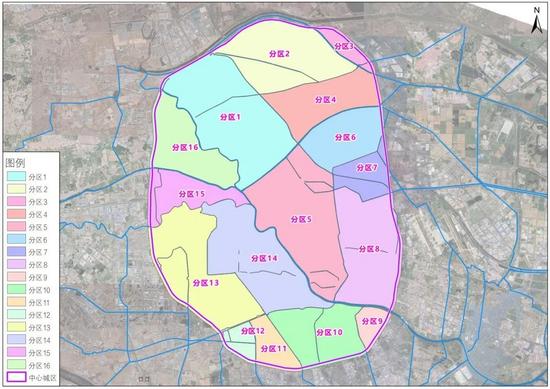

中心城區洪澇模型

模擬精度方面，通過2024年8月25日和9月9日2場降雨過程的檢驗，前者中心城區平均降雨量137.0mm，最大204.6mm，實際發生積水23處，模擬捕獲20處，最大水深誤差在0.2m之內；后者平均降雨量38.1mm，最大144.3mm，實際發生積水8處，模擬捕獲7處，最大水深誤差在0.12m之內。計算效率方面，在常規GPU硬件條件下，計算24h降雨過程，在未分區計算情況下，耗時約29min，在分區計算情況下，耗時最多的分區（5號分區）用時約5min。

結論

在天津市洪澇特點及建模難點分析基礎上，本文提出了符合天津市特定情況和實際需求的防洪排澇調度模型體系成果，成果特色主要體現在以下三方面：

①支持大范圍復雜防洪排澇工程的統籌調度。針對天津市控制性工程數量多、種類多樣、單體工程復雜、涉及聯合調度等防洪特點，構建了覆蓋天津市及其上游臨近控制性樞紐范圍內防洪排澇調度一體化模型，實現了閘-壩-泵-水庫-蓄滯洪區的多工程防洪排澇一體化統籌調度。

②支持不同業務應用場景的統籌考慮。在利用最新高性能并行計算技術的基礎上，實現了面向不同應用場景（如事中應急調度和事后復盤分析、全局快速計算和局部精細分析、大量級洪水的多要素分析和中小量級洪水的簡要分析等）的模型組合調用，一定程度上緩解了防洪實際中對時效性、準確度、精細化之間的需求矛盾。

③支持外洪、內澇的統籌分析。針對天津市特殊地理位置條件，即受上游洪水威脅嚴重、城區排澇不順暢和下游受潮位頂托等情況，實現了洪澇一體化統籌分析，為應對洪澇遭遇或洪澇潮遭遇場景的調度決策提供支撐。

Abstract: Nowadays, floods have become the main natural disasters in cities of China. The measure of “flood forecasting, early warning, rehearsal and contingency plan” has played a key role for cities to cope with flood and waterlogging, by using urban flood simulation technology as its key support. Being a coastal city, Tianjin faces a significant threat of upstream flooding, with prominent drainage pressure in the city central areas. There is a risk of flash floods in the northern mountainous areas, while downstream areas are affected by seawater intrusion, resulting in complex and severe flood and waterlogging problems. Currently, there are difficulties in establishing flood control and drainage dispatch model system in Tianjin, because the scope of model is constrained by factors such as forecast period, amount of computation and data acquisition. External and internal floods interact with each other, but each has its own stress. Plain river network and water system are complicated, with various types of structures for dispatching and scheduling. Meanwhile, flood management requires high precision and timeliness of model results. In response to this, a flood prevention model was developed at three scales of coverage area, urban flood control circle and downtown area, with consideration to model scope, simulation method selection and simulation object combination. Regional models integrates hydrological and hydrodynamic models for zoning modeling, while urban flood control circle models are expanded to clarify boundary conditions. The central urban area model is coupled with multiple models based on the former. This model can support coordinated scheduling of complex structures on a large scale, different business application scenarios, and overall evaluation of external and internal floods.

Keywords: flood control and drainage; dispatch model; external floods; waterlogging; Tianjin

本文引用格式：

李敏，臧文斌，吳濱濱，等.天津市防洪排澇調度模型體系建設研究[J].中國水利，2025（4）：40-47.
